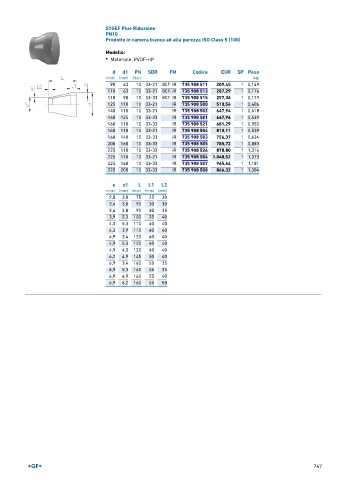

Page 747 - GEORGFISCHER - LISTINO 896

SYGEF Plus Riduzione
PN10
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)

Modello:
• Materiale: PVDF-HP

d d1 PN SDR FM Codice EUR SP Peso
(mm) (mm) (bar) (kg)
90 63 10 33-21 BCF, IR 735 908 511 209,45 1 0,149
110 63 10 33-21 BCF, IR 735 908 513 287,29 1 0,176
110 90 10 33-33 BCF, IR 735 908 515 297,36 1 0,179
125 110 10 33-21 IR 735 908 500 510,54 1 0,406
140 110 10 33-21 IR 735 908 502 647,94 1 0,418
140 125 10 33-33 IR 735 908 501 647,94 1 0,439
160 110 10 33-33 IR 735 908 521 681,29 1 0,550
160 110 10 33-21 IR 735 908 504 810,11 1 0,539
160 140 10 33-33 IR 735 908 503 756,37 1 0,634
200 160 10 33-33 IR 735 908 505 785,72 1 0,883
225 110 10 33-33 IR 735 908 526 878,80 1 1,314
225 110 10 33-21 IR 735 908 506 1.048,52 1 1,373
225 160 10 33-33 IR 735 908 507 965,64 1 1,181
225 200 10 33-33 IR 735 908 508 866,32 1 1,304

e e1 L L1 L2
(mm) (mm) (mm) (mm) (mm)
2,8 3,0 75 25 30
3,4 3,0 90 30 30
3,4 2,8 90 30 35
3,9 5,3 100 35 40
4,3 5,3 110 40 40
4,3 3,9 110 40 40
4,9 3,4 120 40 40
4,9 5,3 120 40 40
4,9 4,3 120 40 40
6,2 4,9 145 50 40
6,9 3,4 160 55 35
6,9 5,3 160 55 35
6,9 4,9 160 55 40
6,9 6,2 160 55 50

747
