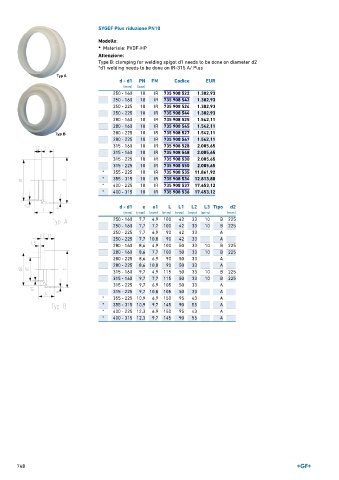

Page 748 - GEORGFISCHER - LISTINO 896

SYGEF Plus riduzione PN10
Modello:
• Materiale: PVDF-HP

Attenzione:
Type B: clamping for welding spigot d1 needs to be done on diameter d2
*d1 welding needs to be done on IR-315 A/ Plus

d - d1 PN FM Codice EUR
(mm) (bar)
250 - 160 10 IR 735 908 522 1.302,93
250 - 160 10 IR 735 908 542 1.302,93
250 - 225 10 IR 735 908 524 1.302,93
250 - 225 10 IR 735 908 544 1.302,93
280 - 160 10 IR 735 908 525 1.542,11
280 - 160 10 IR 735 908 545 1.542,11
280 - 225 10 IR 735 908 527 1.542,11
280 - 225 10 IR 735 908 547 1.542,11
315 - 160 10 IR 735 908 528 2.005,65
315 - 160 10 IR 735 908 548 2.005,65
315 - 225 10 IR 735 908 530 2.005,65
315 - 225 10 IR 735 908 550 2.005,65
* 355 - 225 10 IR 735 908 535 11.861,92
* 355 - 315 10 IR 735 908 534 12.813,80
* 400 - 225 10 IR 735 908 537 17.453,12
* 400 - 315 10 IR 735 908 536 17.453,12

d - d1 e e1 L L1 L2 L3 Tipo d2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
250 - 160 7,7 4,9 100 42 33 10 B 225
250 - 160 7,7 7,7 100 42 33 10 B 225
250 - 225 7,7 6,9 90 42 33 A
250 - 225 7,7 10,8 90 42 33 A
280 - 160 8,6 4,9 100 50 33 10 B 225
280 - 160 8,6 7,7 100 50 33 10 B 225
280 - 225 8,6 6,9 90 50 33 A
280 - 225 8,6 10,8 90 50 33 A
315 - 160 9,7 4,9 115 50 33 10 B 225
315 - 160 9,7 7,7 115 50 33 10 B 225
315 - 225 9,7 6,9 105 50 33 A
315 - 225 9,7 10,8 105 50 33 A
* 355 - 225 10,9 6,9 150 95 43 A
* 355 - 315 10,9 9,7 145 90 55 A
* 400 - 225 12,3 6,9 150 95 43 A
* 400 - 315 12,3 9,7 145 90 55 A

748
