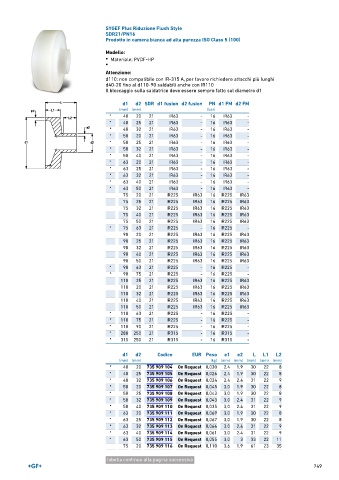

Page 749 - GEORGFISCHER - LISTINO 896

SYGEF Plus Riduzione Flush Style
SDR21/PN16
Prodotto in camera bianca ad alta purezza ISO Class 5 (100)

Modello:
• Materiale: PVDF-HP
•

Attenzione:
d110: non compatibile con IR-315 A, per favore richiedere attacchi più lunghi
d40-20 fino al d110-90 saldabili anche con IR110
Il bloccaggio sulla saldatrice deve essere sempre fatto sul diametro d1

d1 d2 SDR d1 fusion d2 fusion PN d1 FM d2 FM
(mm) (mm) (bar)
* 40 20 21 IR63 - 16 IR63 -
* 40 25 21 IR63 - 16 IR63 -
* 40 32 21 IR63 - 16 IR63 -
* 50 20 21 IR63 - 16 IR63 -
* 50 25 21 IR63 - 16 IR63 -
* 50 32 21 IR63 - 16 IR63 -
* 50 40 21 IR63 - 16 IR63 -
* 63 20 21 IR63 - 16 IR63 -
* 63 25 21 IR63 - 16 IR63 -
* 63 32 21 IR63 - 16 IR63 -
* 63 40 21 IR63 - 16 IR63 -
* 63 50 21 IR63 - 16 IR63 -
75 20 21 IR225 IR63 16 IR225 IR63
75 25 21 IR225 IR63 16 IR225 IR63
75 32 21 IR225 IR63 16 IR225 IR63
75 40 21 IR225 IR63 16 IR225 IR63
75 50 21 IR225 IR63 16 IR225 IR63
* 75 63 21 IR225 - 16 IR225 -
90 20 21 IR225 IR63 16 IR225 IR63
90 25 21 IR225 IR63 16 IR225 IR63
90 32 21 IR225 IR63 16 IR225 IR63
90 40 21 IR225 IR63 16 IR225 IR63
90 50 21 IR225 IR63 16 IR225 IR63
* 90 63 21 IR225 - 16 IR225 -
* 90 75 21 IR225 - 16 IR225 -
110 25 21 IR225 IR63 16 IR225 IR63
110 20 21 IR225 IR63 16 IR225 IR63
110 32 21 IR225 IR63 16 IR225 IR63
110 40 21 IR225 IR63 16 IR225 IR63
110 50 21 IR225 IR63 16 IR225 IR63
* 110 63 21 IR225 - 16 IR225 -
* 110 75 21 IR225 - 16 IR225 -
* 110 90 21 IR225 - 16 IR225 -
* 280 250 21 IR315 - 16 IR315 -
* 315 250 21 IR315 - 16 IR315 -

d1 d2 Codice EUR Peso e1 e2 L L1 L2
(mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
* 40 20 735 909 104 On Request 0,030 2,4 1.9 30 22 8
* 40 25 735 909 105 On Request 0,026 2,4 1.9 30 22 8
* 40 32 735 909 106 On Request 0,024 2,4 2.4 31 22 9
* 50 20 735 909 107 On Request 0,045 3,0 1.9 30 22 8
* 50 25 735 909 108 On Request 0,043 3,0 1.9 30 22 8
* 50 32 735 909 109 On Request 0,043 3,0 2.4 31 22 9
* 50 40 735 909 110 On Request 0,035 3,0 2.4 31 22 9
* 63 20 735 909 111 On Request 0,069 3,0 1.9 30 22 8
* 63 25 735 909 112 On Request 0,067 3,0 1.9 30 22 8
* 63 32 735 909 113 On Request 0,066 3,0 2.4 31 22 9
* 63 40 735 909 114 On Request 0,061 3,0 2.4 31 22 9
* 63 50 735 909 115 On Request 0,055 3,0 3 33 22 11
75 20 735 909 116 On Request 0,110 3,6 1.9 61 23 35

tabella continua alla pagina successiva
749
