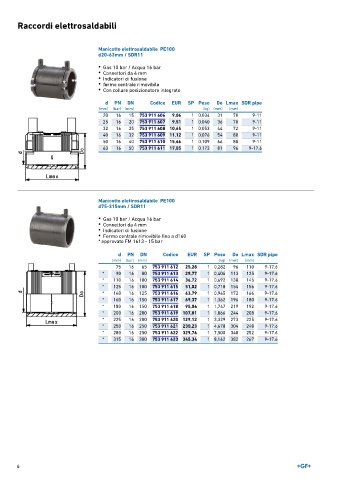

Page 6 - GEORGFISCHER - LISTINO 899

Raccordi elettrosaldabili

Manicotto elettrosaldabile PE100
d20-63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• fermo centrale rimovibile
• Con collare posizionatore integrato

d PN DN Codice EUR SP Peso Do Lmax SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
20 16 15 753 911 606 9,06 1 0,034 31 70 9-11
25 16 20 753 911 607 9,51 1 0,040 36 70 9-11
32 16 25 753 911 608 10,65 1 0,053 44 72 9-11
40 16 32 753 911 609 11,12 1 0,076 54 80 9-11
50 16 40 753 911 610 15,66 1 0,109 66 88 9-11
63 16 50 753 911 611 17,05 1 0,172 81 96 9-17.6

Manicotto elettrosaldabile PE100
d75-315mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Fermo centrale rimovibile fino a d160
* approvato FM 1613 - 15 bar

d PN DN Codice EUR SP Peso Do Lmax SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
75 16 65 753 911 612 25,28 1 0,282 96 110 9-17.6
* 90 16 80 753 911 613 29,77 1 0,406 113 125 9-17.6
* 110 16 100 753 911 614 36,72 1 0,692 138 145 9-17.6
* 125 16 100 753 911 615 51,02 1 0,718 154 156 9-17.6
* 140 16 125 753 911 616 63,79 1 0,945 172 166 9-17.6
* 160 16 150 753 911 617 69,37 1 1,362 196 180 9-17.6
* 180 16 150 753 911 618 95,04 1 1,747 219 192 9-17.6
* 200 16 200 753 911 619 107,81 1 1,866 244 208 9-17.6
* 225 16 200 753 911 620 129,12 1 3,329 273 225 9-17.6
* 250 16 250 753 911 621 230,23 1 4,678 304 248 9-17.6
* 280 16 250 753 911 622 329,76 1 7,500 340 252 9-17.6
* 315 16 300 753 911 623 345,34 1 8,142 382 267 9-17.6

6
