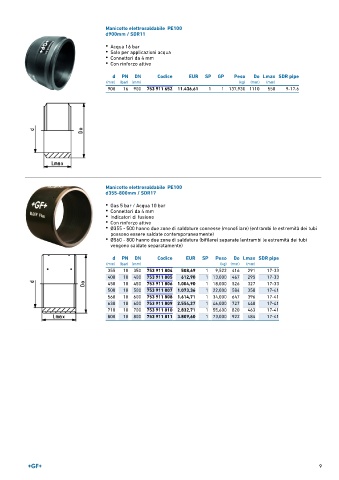

Page 9 - GEORGFISCHER - LISTINO 899

Manicotto elettrosaldabile PE100
d900mm / SDR11

• Acqua 16 bar
• Solo per applicazioni acqua
• Connettori da 4 mm
• Con rinforzo attivo

d PN DN Codice EUR SP GP Peso Do Lmax SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
900 16 900 753 911 652 11.436,61 1 1 137,930 1110 550 9-17.6

Manicotto elettrosaldabile PE100
d355-800mm / SDR17
• Gas 5 bar / Acqua 10 bar
• Connettori da 4 mm
• Indicatori di fusione
• Con rinforzo attivo
• Ø355 - 500 hanno due zone di saldature connesse (monofilare) (entrambi le estremità dei tubi
possono essere saldate contemporaneamente)
• Ø560 - 800 hanno due zone di saldatura (bifilare) separate (entrambi le estremità dei tubi
vengono saldate separatamente)

d PN DN Codice EUR SP Peso Do Lmax SDR pipe
(mm) (bar) (mm) (kg) (mm) (mm)
355 10 350 753 911 804 508,69 1 9,522 416 291 17-33
400 10 400 753 911 805 612,90 1 13,000 467 295 17-33
450 10 450 753 911 806 1.004,90 1 18,000 526 327 17-33
500 10 500 753 911 807 1.073,36 1 22,000 584 358 17-41
560 10 600 753 911 808 1.614,71 1 34,000 647 396 17-41
630 10 600 753 911 809 2.554,27 1 46,000 727 440 17-41
710 10 700 753 911 810 2.832,71 1 55,600 820 463 17-41
800 10 800 753 911 811 3.809,60 1 73,000 922 484 17-41

9
