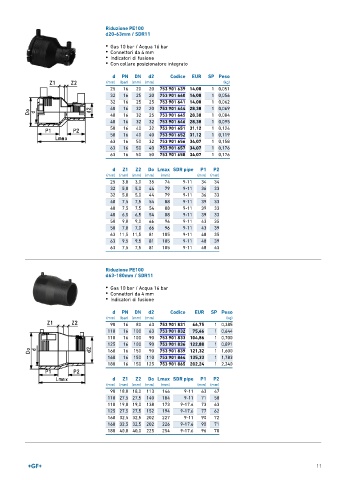

Page 11 - GEORGFISCHER - LISTINO 899

Riduzione PE100
d20-63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Con collare posizionatore integrato

d PN DN d2 Codice EUR SP Peso
(mm) (bar) (mm) (mm) (kg)
25 16 20 20 753 901 639 14,00 1 0,051
32 16 25 20 753 901 640 14,00 1 0,056
32 16 25 25 753 901 641 14,00 1 0,062
40 16 32 20 753 901 644 28,38 1 0,069
40 16 32 25 753 901 645 28,38 1 0,084
40 16 32 32 753 901 646 28,38 1 0,095
50 16 40 32 753 901 651 31,12 1 0,124
50 16 40 40 753 901 652 31,12 1 0,119
63 16 50 32 753 901 656 34,07 1 0,158
63 16 50 40 753 901 657 34,07 1 0,176
63 16 50 50 753 901 658 34,07 1 0,176

d Z1 Z2 Do Lmax SDR pipe P1 P2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
25 3,0 3,0 35 74 9-11 34 34
32 5,0 5,0 44 79 9-11 36 33
32 5,0 5,0 44 79 9-11 36 33
40 7,5 7,5 54 88 9-11 39 33
40 7,5 7,5 54 88 9-11 39 33
40 6,5 6,5 54 88 9-11 39 33
50 9,0 9,0 66 96 9-11 43 35
50 7,0 7,0 66 96 9-11 43 39
63 11,5 11,5 81 105 9-11 48 35
63 9,5 9,5 81 105 9-11 48 39
63 7,5 7,5 81 105 9-11 48 43

Riduzione PE100
d63-180mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione

d PN DN d2 Codice EUR SP Peso
(mm) (bar) (mm) (mm) (kg)
90 16 80 63 753 901 831 66,75 1 0,385
110 16 100 63 753 901 832 75,46 1 0,644
110 16 100 90 753 901 833 104,86 1 0,700
125 16 100 90 753 901 836 122,88 1 0,891
160 16 150 90 753 901 839 121,32 1 1,600
160 16 150 110 753 901 864 135,33 1 1,783
180 16 150 125 753 901 865 202,24 1 2,340

d Z1 Z2 Do Lmax SDR pipe P1 P2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
90 18,0 18,0 113 146 9-11 63 47
110 27,5 27,5 140 184 9-11 71 58
110 19,0 19,0 138 173 9-17.6 73 63
125 27,5 27,5 152 194 9-17.6 77 62
160 32,5 32,5 202 227 9-11 90 72
160 32,5 32,5 202 226 9-17.6 90 71
180 40,0 40,0 225 254 9-17.6 96 78

11
