P. 44

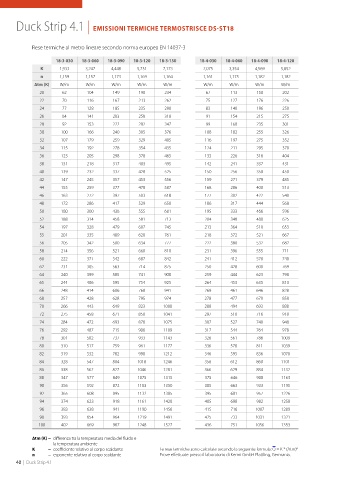

Duck Strip 4.1 | EMISSIONI TERMICHE TERMOSTRISCE DS-ST18
Rese termiche al metro lineare secondo norma europea EN 14037-3
18-3-030 18-3-060 18-3-090 18-3-120 18-3-150 18-4-030 18-4-060 18-4-090 18-4-120
K 1,933 3,247 4,448 5,731 7,173 2,075 3,354 4,569 5,852
n 1,159 1,157 1,173 1,169 1,164 1,161 1,175 1,182 1,182
∆tm (K) W/m W/m W/m W/m W/m W/m W/m W/m W/m
20 62 104 149 190 234 67 113 158 202
22 70 116 167 213 262 75 127 176 226
24 77 128 185 235 290 83 140 196 250
26 84 141 203 258 318 91 154 215 275
28 92 153 222 282 347 99 168 235 301
30 100 166 240 305 376 108 182 255 326
32 107 179 259 329 405 116 197 275 352
34 115 192 278 354 435 124 211 295 378
36 123 205 298 378 465 133 226 316 404
38 131 218 317 403 495 142 241 337 431
40 139 232 337 428 525 150 256 358 458
42 147 245 357 453 556 159 271 379 485
44 155 259 377 478 587 168 286 400 513
46 163 272 397 503 618 177 302 422 540
48 172 286 417 529 650 186 317 444 568
50 180 300 438 555 681 195 333 466 596
52 188 314 458 581 713 204 348 488 625
54 197 328 479 607 745 213 364 510 653
55 201 335 489 620 761 218 372 521 667
56 205 342 500 634 777 222 380 532 682
58 214 356 521 660 810 231 396 555 711
60 222 371 542 687 842 241 412 578 740
62 231 385 563 714 875 250 428 600 769
64 240 399 585 741 908 259 444 623 798
65 244 406 595 754 925 264 453 635 813
66 248 414 606 768 941 269 461 646 828
68 257 428 628 795 974 278 477 670 858
70 266 443 649 823 1008 288 494 693 888
72 275 458 671 850 1041 297 510 716 918
74 284 472 693 878 1075 307 527 740 948
76 292 487 715 906 1109 317 544 764 978
78 301 502 737 933 1143 326 561 788 1009
80 310 517 759 961 1177 336 578 811 1039
82 319 532 782 990 1212 346 595 836 1070
84 328 547 804 1018 1246 356 612 860 1101
86 338 562 827 1046 1281 366 629 884 1132
88 347 577 849 1075 1315 375 646 908 1163
90 356 592 872 1103 1350 385 663 933 1195
92 365 608 895 1132 1385 395 681 957 1226
94 374 623 918 1161 1420 405 698 982 1258
96 383 638 941 1190 1456 415 716 1007 1289
98 393 654 964 1219 1491 425 733 1031 1321
100 402 669 987 1248 1527 436 751 1056 1353
∆tm (K) = differenza tra la temperatura media del fluido e
la temperatura ambiente
K = coefficiente relativo al corpo scaldante Le rese termiche sono calcolate secondo la seguente formula: Q = K * (Δtm) n
n = esponente relativo al corpo scaldante Prove effettuate presso il laboratorio di Kermi GmbH Plattling, Germania.
40 | Duck Strip 4.1
