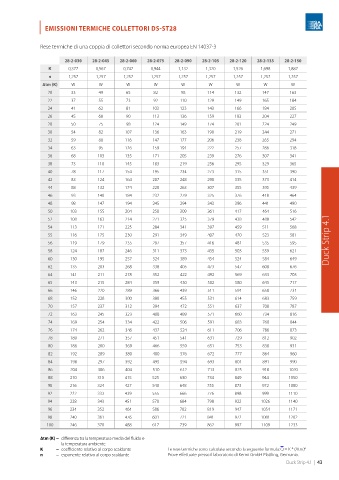

| EMISSIONI TERMICHE COLLETTORI DS-ST28
Rese termiche di una coppia di collettori secondo norma europea EN 14037-3
28-2-030 28-2-045 28-2-060 28-2-075 28-2-090 28-2-105 28-2-120 28-2-135 28-2-150
K 0,377 0,567 0,747 0,944 1,132 1,320 1,526 1,698 1,887
n 1,257 1,257 1,257 1,257 1,257 1,257 1,257 1,257 1,257
∆tm (K) W W W W W W W W W
20 33 49 65 82 98 114 132 147 163
22 37 55 73 92 110 129 149 165 184
24 41 62 81 103 123 143 166 184 205
26 45 68 90 113 136 159 183 204 227
28 50 75 98 124 149 174 201 224 249
30 54 82 107 136 163 190 219 244 271
32 59 88 116 147 177 206 238 265 294
34 63 95 126 159 191 222 257 286 318
36 68 103 135 171 205 239 276 307 341
38 73 110 145 183 219 256 295 329 365
40 78 117 154 195 234 273 315 351 390
42 83 124 164 207 248 290 335 373 414
44 88 132 174 220 263 307 355 395 439
46 93 140 184 232 279 325 376 418 464
48 98 147 194 245 294 343 396 441 490
50 103 155 204 258 309 361 417 464 516
52 108 163 214 271 325 379 438 488 542
54 113 171 225 284 341 397 459 511 568
55 116 175 230 291 349 407 470 523 581
56 119 179 235 297 357 416 481 535 595 Duck Strip 4.1
58 124 187 246 311 373 435 503 559 621
60 130 195 257 324 389 454 524 584 649
62 135 203 268 338 405 473 547 608 676
64 141 211 278 352 422 492 569 633 703
65 143 215 284 359 430 502 580 645 717
66 146 220 289 366 439 511 591 658 731
68 152 228 300 380 455 531 614 683 759
70 157 237 312 394 472 551 637 708 787
72 163 245 323 408 489 571 660 734 816
74 169 254 334 422 506 591 683 760 844
76 174 262 346 437 524 611 706 786 873
78 180 271 357 451 541 631 729 812 902
80 186 280 369 466 559 651 753 838 931
82 192 289 380 480 576 672 777 864 960
84 198 297 392 495 594 693 801 891 990
86 204 306 404 510 612 713 825 918 1020
88 210 315 415 525 630 734 849 944 1050
90 216 324 427 540 648 755 873 972 1080
92 222 333 439 555 666 776 898 999 1110
94 228 343 451 570 684 798 922 1026 1140
96 234 352 464 586 702 819 947 1054 1171
98 240 361 476 601 721 841 972 1081 1202
100 246 370 488 617 739 862 997 1109 1233
∆tm (K) = differenza tra la temperatura media del fluido e
la temperatura ambiente
K = coefficiente relativo al corpo scaldante Le rese termiche sono calcolate secondo la seguente formula: Q = K * (Δtm) n
n = esponente relativo al corpo scaldante Prove effettuate presso il laboratorio di Kermi GmbH Plattling, Germania.
Duck Strip 4.1 | 43
