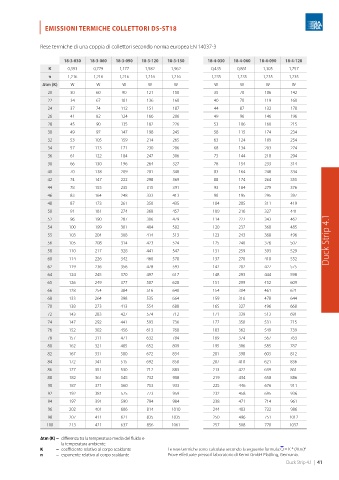

| EMISSIONI TERMICHE COLLETTORI DS-ST18
Rese termiche di una coppia di collettori secondo norma europea EN 14037-3
18-3-030 18-3-060 18-3-090 18-3-120 18-3-150 18-4-030 18-4-060 18-4-090 18-4-120
K 0,393 0,779 1,177 1,582 1,962 0,435 0,861 1,305 1,757
n 1,216 1,216 1,216 1,216 1,216 1,235 1,235 1,235 1,235
∆tm (K) W W W W W W W W W
20 30 60 90 121 150 35 70 106 142
22 34 67 101 136 168 40 78 119 160
24 37 74 112 151 187 44 87 132 178
26 41 82 124 166 206 49 96 146 196
28 45 90 135 182 226 53 106 160 215
30 49 97 147 198 245 58 115 174 234
32 53 105 159 214 265 63 124 189 254
34 57 113 171 230 286 68 134 203 274
36 61 122 184 247 306 73 144 218 294
38 66 130 196 264 327 78 154 233 314
40 70 138 209 281 348 83 164 248 334
42 74 147 222 298 369 88 174 264 355
44 78 155 235 315 391 93 184 279 376
46 83 164 248 333 413 98 195 295 397
48 87 173 261 350 435 104 205 311 419
50 91 181 274 368 457 109 216 327 441
52 96 190 287 386 479 114 227 343 462
54 100 199 301 404 502 120 237 360 485
55 103 204 308 414 513 123 243 368 496
56 105 208 314 423 524 125 248 376 507 Duck Strip 4.1
58 110 217 328 441 547 131 259 393 529
60 114 226 342 460 570 137 270 410 552
62 119 236 356 478 593 142 282 427 575
64 124 245 370 497 617 148 293 444 598
65 126 249 377 507 628 151 299 452 609
66 128 254 384 516 640 154 304 461 621
68 133 264 398 535 664 159 316 478 644
70 138 273 413 554 688 165 327 496 668
72 143 283 427 574 712 171 339 513 691
74 147 292 441 593 736 177 350 531 715
76 152 302 456 613 760 183 362 549 739
78 157 311 471 632 784 189 374 567 763
80 162 321 485 652 809 195 386 585 787
82 167 331 500 672 834 201 398 603 812
84 172 341 515 692 858 207 410 621 836
86 177 351 530 712 883 213 422 639 861
88 182 361 545 732 908 219 434 658 886
90 187 371 560 753 933 225 446 676 911
92 192 381 575 773 959 232 458 695 936
94 197 391 590 794 984 238 471 714 961
96 202 401 606 814 1010 244 483 732 986
98 207 411 621 835 1035 250 496 751 1012
100 213 421 637 856 1061 257 508 770 1037
∆tm (K) = differenza tra la temperatura media del fluido e
la temperatura ambiente
K = coefficiente relativo al corpo scaldante Le rese termiche sono calcolate secondo la seguente formula: Q = K * (Δtm) n
n = esponente relativo al corpo scaldante Prove effettuate presso il laboratorio di Kermi GmbH Plattling, Germania.
Duck Strip 4.1 | 41
