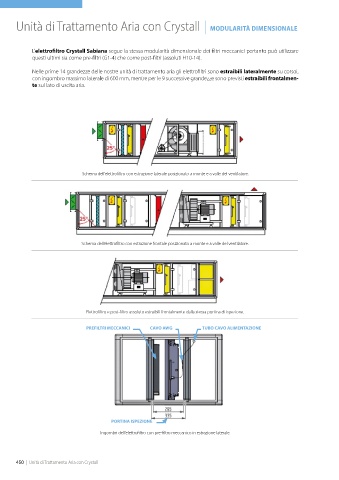

Unità di Trattamento Aria con Crystall | MODULARITÀ DIMENSIONALE
L’elettrofiltro Crystall Sabiana segue la stessa modularità dimensionale dei filtri meccanici pertanto può utilizzare
questi ultimi sia come pre-filtri (G1-4) che come post-filtri (assoluti H10-14).
Nelle prime 14 grandezze delle nostre unità di trattamento aria gli elettrofiltri sono estraibili lateralmente su corsoi,
con ingombro massimo laterale di 600 mm, mentre per le 9 successive grandezze sono previsti estraibili frontalmen-
te sul lato di uscita aria.
Schema dell’elettrofiltro con estrazione laterale posizionato a monte e a valle del ventilatore.
Schema dell’elettrofiltro con estrazione frontale posizionato a monte e a valle del ventilatore.
Elettrofiltro e post-filtro assoluto estraibili frontalmente dalla stessa portina di ispezione.
PREFILTRI MECCANICI CAVO AWG TUBO CAVO ALIMENTAZIONE
PORTINA ISPEZIONE
Ingombri dell’elettrofiltro con pre-filtro meccanico in estrazione laterale.
