Page 449 - SABIANA - CATALOGO 2024
P. 449

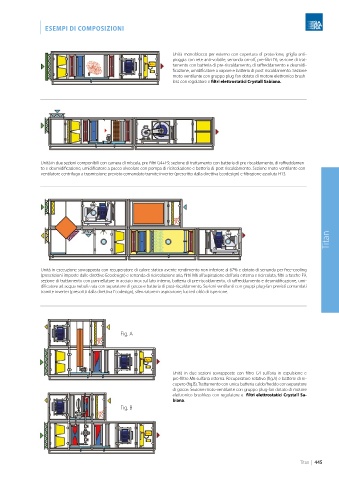

| ESEMPI DI COMPOSIZIONI
Unità monoblocco per esterno con copertura di protezione, griglia anti-
pioggia con rete anti-volatile, serranda on-off, pre-filtri F6, sezione di trat-
tamento con batteria di pre-riscaldamento, di raffreddamento e deumidi-
ficazione, umidificatore a vapore e batteria di post-riscaldamento. Sezione
moto-ventilante con gruppo plug-fan dotato di motore elettronico brush-
less con regolatore e filtri elettrostatici Crystall Sabiana.
Unità in due sezioni componibili con camera di miscela, pre-filtri G4+F9, sezione di trattamento con batteria di pre-riscaldamento, di raffreddamen-
to e deumidificazione, umidificatore a pacco alveolare con pompa di ricircolazione e batteria di post-riscaldamento. Sezione moto-ventilante con
ventilatore centrifugo a trasmissione previsto comandato tramite inverter (prescritto dalla direttiva Ecodesign) e filtrazione assoluta H13.
Titan
Unità in esecuzione sovrapposta con recuperatore di calore statico avente rendimento non inferiore al 67% e dotato di serranda per free-cooling
(prescrizioni imposte dalle direttive Ecodesign) e serranda di ricircolazione aria, filtri M6 all’aspirazione dell’aria esterna e ricircolata, filtri a tasche F9,
sezione di trattamento con pannellature in acciaio inox sul lato interno, batteria di pre-riscaldamento, di raffreddamento e deumidificazione, umi-
dificatore ad acqua nebulizzata con separatore di gocce e batteria di post-riscaldamento. Sezioni ventilanti con gruppi plug-fan previsti comandati
tramite inverter (prescritti dalla direttiva Ecodesign), silenziatore in aspirazione, luci ed oblò di ispezione.
Fig. A
Unità in due sezioni sovrapposte con filtro G4 sull’aria in espulsione e
pre-filtro M6 sull’aria esterna. Recuperatore rotativo (fig.A) e batterie di re-
cupero (fig.B). Trattamento con unica batteria caldo/freddo con separatore
di gocce. Sezione moto-ventilante con gruppo plug-fan dotato di motore
elettronico brushless con regolatore e filtri elettrostatici Crystall Sa-
biana.
Fig. B
Titan | 445
