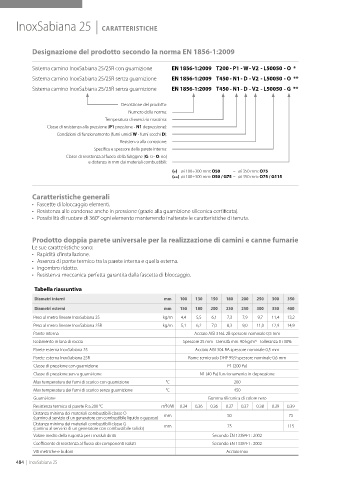

InoxSabiana 25 | CARATTERISTICHE

Designazione del prodotto secondo la norma EN 1856-1:2009

Sistema camino InoxSabiana 25/25R con guarnizione EN 1856-1:2009 T200 - P1 - W - V2 - L50050 - O *
Sistema camino InoxSabiana 25/25R senza guarnizione EN 1856-1:2009 T450 - N1 - D - V2 - L50050 - O **

Sistema camino InoxSabiana 25/25R senza guarnizione EN 1856-1:2009 T450 - N1 - D - V2 - L50050 - G **

Descrizione del prodotto:
Numero della norma:
Temperatura di esercizio massima:
Classe di resistenza alla pressione (P1 pressione - N1 depressione):
Condizioni di funzionamento (fumi umidi W - fumi secchi D):
Resistenza alla corrosione:
Specifica e spessore della parete interna:
Classe di resistenza al fuoco della fuliggine (G: si - O: no)
e distanza in mm dai materiali combustibili:
( ) øi 100÷300 mm: O50 – øi 350 mm: O75
*
( ) øi 100÷300 mm: O50 / G75 – øi 350 mm: O75 / G115
**
Caratteristiche generali
• Fascette di bloccaggio elementi.
• Resistenza alle condense anche in pressione (grazie alla guarnizione siliconica certificata).
• Possibilità di ruotare di 360° ogni elemento mantenendo inalterate le caratteristiche di tenuta.

Prodotto doppia parete universale per la realizzazione di camini e canne fumarie
Le sue caratteristiche sono:
• Rapidità d’installazione.
• Assenza di ponte termico tra la parete interna e quella esterna.
• Ingombro ridotto.
• Resistenza meccanica perfetta garantita dalla fascetta di bloccaggio.

Tabella riassuntiva
Diametri interni mm 100 130 150 180 200 250 300 350
Diametri esterni mm 150 180 200 230 250 300 350 400
Peso al metro lineare InoxSabiana 25 kg/m 4,4 5,5 6,1 7,3 7,9 9,7 11,4 13,2
Peso al metro lineare InoxSabiana 25R kg/m 5,1 6,2 7,0 8,3 9,0 11,0 12,9 14,9
Parete interna Acciaio AISI 316L 2B spessore nominale 0,5 mm
Isolamento in lana di roccia Spessore 25 mm - Densità min. 90 kg/m3 - Tolleranza 0+30%
Parete esterna InoxSabiana 25 Acciaio AISI 304 BA spessore nominale 0,5 mm
Parete esterna InoxSabiana 25R Rame semicrudo DHP 99,9 spessore nominale 0,6 mm
Classe di pressione con guarnizione P1 (200 Pa)
Classe di pressione senza guarnizione N1 (40 Pa) funzionamento in depressione
Max temperatura dei fumi di scarico con guarnizione °C 200
Max temperatura dei fumi di scarico senza guarnizione °C 450
Guarnizione Gomma siliconica di colore nero
Resistenza termica di parete R a 200 °C m2K/W 0.34 0.36 0.36 0.37 0.37 0.38 0.39 0.39
Distanza minima dei materiali combustibili classe O mm 50 75
(camino al servizio di un generatore con combustibile liquido o gassoso)
Distanza minima dei materiali combustibili classe G mm 75 115
(camino al servizio di un generatore con combustibile solido)
Valore medio della rugosità per i moduli diritti Secondo EN 13384-1 : 2002
Coefficiente di resistenza al flusso dei componenti isolati Secondo EN 13384-1 : 2002
Viti metriche e bulloni Acciaio inox
