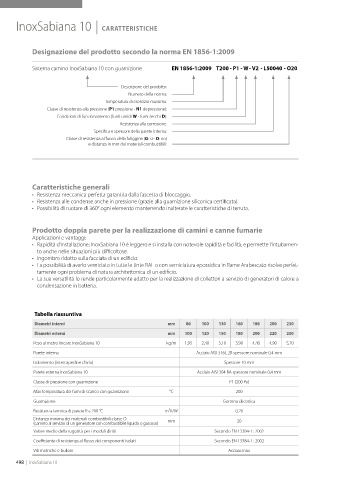

InoxSabiana 10 | CARATTERISTICHE

Designazione del prodotto secondo la norma EN 1856-1:2009

Sistema camino InoxSabiana 10 con guarnizione EN 1856-1:2009 T200 - P1 - W - V2 - L50040 - O20

Descrizione del prodotto:
Numero della norma:
Temperatura di esercizio massima:
Classe di resistenza alla pressione (P1 pressione - N1 depressione):
Condizioni di funzionamento (fumi umidi W - fumi secchi D):
Resistenza alla corrosione:
Specifica e spessore della parete interna:
Classe di resistenza al fuoco della fuliggine (G: si - O: no)
e distanza in mm dai materiali combustibili:

Caratteristiche generali
• Resistenza meccanica perfetta garantita dalla fascetta di bloccaggio.
• Resistenza alle condense anche in pressione (grazie alla guarnizione siliconica certificata).
• Possibilità di ruotare di 360° ogni elemento mantenendo inalterate le caratteristiche di tenuta.

Prodotto doppia parete per la realizzazione di camini e canne fumarie
Applicazioni e vantaggi:
• Rapidità d’installazione; InoxSabiana 10 è leggero e si installa con notevole rapidità e facilità, e permette l’intubamen-
to anche nelle situazioni più difficoltose.
• Ingombro ridotto sulla facciata di un edificio.
• La possibilità di averlo verniciato in tutte le tinte RAL o con verniciatura epossidica in Rame Arabescato risolve perfet-
tamente ogni problema di natura architettonica di un edificio.
• La sua versatilità lo rende particolarmente adatto per la realizzazione di collettori a servizio di generatori di calore a
condensazione in batteria.

Tabella riassuntiva
Diametri interni mm 80 100 130 160 180 200 230
Diametri esterni mm 100 120 150 180 200 220 250

Peso al metro lineare InoxSabiana 10 kg/m 1,95 2,40 3,10 3,90 4,40 4,90 5,70
Parete interna Acciaio AISI 316L 2B spessore nominale 0,4 mm
Isolamento (intercapedine d’aria) Spessore 10 mm
Parete esterna InoxSabiana 10 Acciaio AISI 304 BA spessore nominale 0,4 mm
Classe di pressione con guarnizione P1 (200 Pa)
Max temperatura dei fumi di scarico con guarnizione °C 200
Guarnizione Gomma siliconica

Resistenza termica di parete R a 200 °C m2K/W 0,20
Distanza minima dei materiali combustibili classe O mm 20
(camino al servizio di un generatore con combustibile liquido o gassoso)
Valore medio della rugosità per i moduli diritti Secondo EN 13384-1 : 2002
Coefficiente di resistenza al flusso dei componenti isolati Secondo EN 13384-1 : 2002
Viti metriche e bulloni Acciaio inox

498 | InoxSabiana 10
