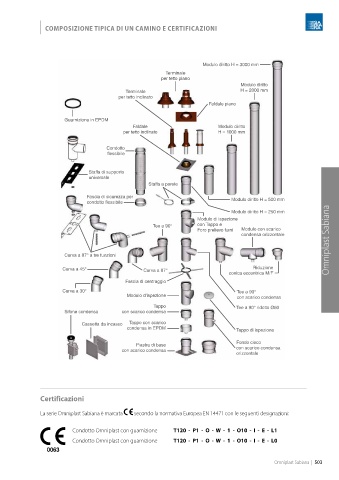

| COMPOSIZIONE TIPICA DI UN CAMINO E CERTIFICAZIONI







                                                                        Modulo diritto H = 3000 mm
                                                           Terminale
                                                          per tetto piano
                                                                                      Modulo diritto
                                             Terminale                                H = 2000 mm
                                           per tetto inclinato
                                                                          Faldale piano


                        Guarnizione in EPDM
                                                Faldale                       Modulo diritto
                                            per tetto inclinato               H = 1000 mm


                                      Condotto
                                       flessibile


                                Staffa di supporto
                                universale
                                                     Staffa a parete
                                Fascia di sicurezza per                           Modulo diritto H = 500 mm
                                condotto flessibile
                                                                                  Modulo diritto H = 250 mm
                                                                      Modulo di ispezione
                                                       Tee a 90°      con Tappo e
                                                                      Foro prelievo fumi  Modulo con scarico
                                                                                      condensa orizzontale           Omniplast Sabiana


                        Curva a 87° a tre funzioni

                       Curva a 45°                 Curva a 87°                            Riduzione
                                                                                 conica eccentrica M/F
                                             Fascia di centraggio
                       Curva a 30°                                                  Tee a 90°
                                              Modulo d’ispezione                    con scarico condensa
                                                       Tappo                        Tee a 90° ridotto Ø80
                        Sifone condensa     con scarico condensa
                              Cassetta da incasso  Tappo con scarico
                                              condensa in EPDM                      Tappo di ispezione

                                                                                    Fondo cieco
                                                 Piastra di base
                                            con scarico condensa                    con scarico condensa
                                                                                    orizzontale







               Certificazioni


               La serie Omniplast Sabiana è marcata    secondo la normativa Europea EN 14471 con le seguenti designazioni:


                           Condotto Omniplast con guarnizione   T120  -  P1  -  O  -  W  -  1  -  O10  -  I  -  E  -  L1
                           Condotto Omniplast con guarnizione   T120  -  P1  -  O  -  W  -  1  -  O10  -  I  -  E  -  L0
                  0063

                                                                                                 Omniplast Sabiana  |  503
