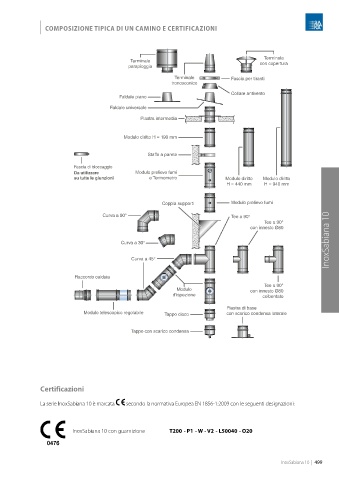

| COMPOSIZIONE TIPICA DI UN CAMINO E CERTIFICAZIONI





                                                                                              Terminale
                                               Terminale
                                              parapioggia                                   con copertura
                                                              Terminale           Fascia per tiranti
                                                             troncoconico
                                                                                  Collare antivento
                                           Faldale piano
                                        Faldale universale
                                                  Piastra intermedia



                                             Modulo diritto H = 190 mm

                                                     Staffa a parete

                           Fascia di bloccaggio
                           Da utilizzare         Modulo prelievo fumi
                           su tutte le giunzioni     e Termometro               Modulo diritto  Modulo diritto
                                                                                 H = 440 mm   H = 940 mm


                                                          Coppia supporti         Modulo prelievo fumi
                                                                                                                     InoxSabiana 10
                                     Curva a 90°                                  Tee a 90°
                                                                                              Tee a 90°
                                                                                         con innesto Ø80


                                           Curva a 30°

                                               Curva a 45°


                           Raccordo caldaia
                                                                                              Tee a 90°
                                                               Modulo                    con innesto Ø80
                                                              d’ispezione                    coibentato

                                                                                 Piastra di base
                              Modulo telescopico regolabile  Tappo cieco         con scarico condensa laterale


                                               Tappo con scarico condensa










               Certificazioni


               La serie InoxSabiana 10 è marcata    secondo la normativa Europea EN 1856-1:2009 con le seguenti designazioni:




                           InoxSabiana 10 con guarnizione    T200 - P1 - W - V2 - L50040 - O20
