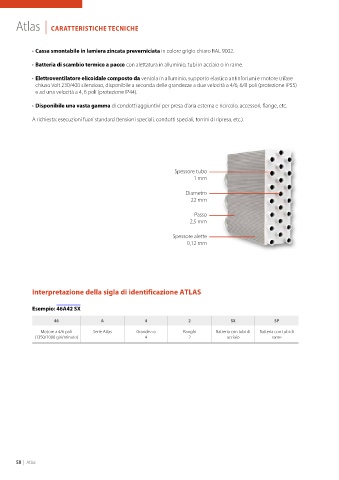

Atlas | CARATTERISTICHE TECNICHE
• Cassa smontabile in lamiera zincata preverniciata in colore grigio chiaro RAL 9002.
• Batteria di scambio termico a pacco con alettatura in alluminio, tubi in acciaio o in rame.
• Elettroventilatore elicoidale composto da ventola in alluminio, supporto elastico antinfortuni e motore trifase
chiuso Volt 230/400 silenzioso, disponibile a seconda delle grandezze a due velocità a 4/6, 6/8 poli (protezione IP55)
e ad una velocità a 4, 6 poli (protezione IP44).
• Disponibile una vasta gamma di condotti aggiuntivi per presa d’aria esterna e ricircolo, accessori, flange, etc.
A richiesta: esecuzioni fuori standard (tensioni speciali, condotti speciali, torrini di ripresa, etc.).
Spessore tubo
1 mm
Diametro
22 mm
Passo
2,5 mm
Spessore alette
0,12 mm
Interpretazione della sigla di identificazione ATLAS
Esempio: 46A42 SX
46 A 4 2 SX SP
Motore a 4/6 poli Serie Atlas Grandezza Ranghi Batteria con tubi di Batteria con tubi di
(1350/1000 giri/minuto) 4 2 acciaio rame
