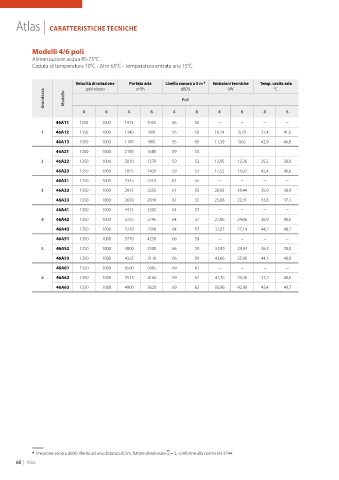

Page 64 - SABIANA - CATALOGO 2024
P. 64
Atlas | CARATTERISTICHE TECNICHE
Modelli 4/6 poli
Alimentazione acqua 85-75°C
Caduta di temperatura 10°C - ∆tm 65°C - Temperatura entrata aria 15°C
Velocità di rotazione Portata aria Livello sonoro a 5 m * Emissioni termiche Temp. uscita aria
m3/h
giri/minuto
dB(A)
°C
kW
Grandezza Modello Poli
4 6 4 6 4 6 4 6 4 6
46A11 1350 1000 1415 1055 56 50 − − − −
1 46A12 1350 1000 1340 990 56 50 10,24 8,79 37,4 41,0
46A13 1350 1000 1195 885 56 50 11,39 9,62 42,9 46,8
46A21 1350 1000 2190 1680 59 53 − − − −
2 46A22 1350 1000 2010 1570 59 53 13,95 12,36 35,3 38,0
46A23 1350 1000 1875 1420 59 53 17,52 15,07 42,4 46,0
46A31 1350 1000 3325 2510 61 55 − − − −
3 46A32 1350 1000 2915 2255 61 55 20,85 18,44 35,9 38,9
46A33 1350 1000 2610 2040 61 55 25,68 22,41 43,8 47,1
46A41 1350 1000 4415 3305 64 57 − − − −
4 46A42 1350 1000 3725 2745 64 57 27,86 24,06 36,9 40,6
46A43 1350 1000 3210 2390 64 57 32,03 27,14 44,2 48,2
46A51 1350 1000 5770 4250 66 59 − − − −
5 46A52 1350 1000 4800 3500 66 59 34,89 29,94 36,3 40,0
46A53 1350 1000 4325 3110 66 59 43,06 35,90 44,1 48,8
46A61 1350 1000 6590 5065 69 62 − − − −
6 46A62 1350 1000 5515 4160 69 62 41,76 36,36 37,2 40,6
46A63 1350 1000 4900 3620 69 62 50,96 42,98 45,4 49,7
* Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
60 | Atlas
