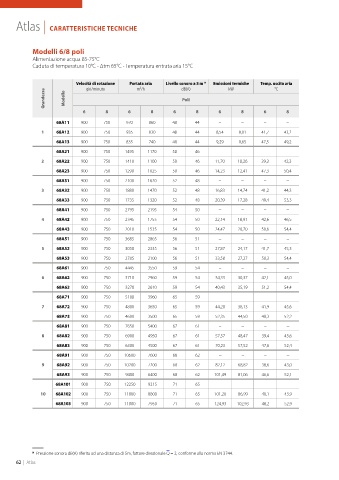

Atlas | CARATTERISTICHE TECNICHE
Modelli 6/8 poli
Alimentazione acqua 85-75°C
Caduta di temperatura 10°C - ∆tm 65°C - Temperatura entrata aria 15°C
Velocità di rotazione Portata aria Livello sonoro a 5 m * Emissioni termiche Temp. uscita aria
m3/h
giri/minuto
kW
°C
dB(A)
Grandezza Modello Poli
6 8 6 8 6 8 6 8 6 8
68A11 900 750 970 860 48 44 − − − −
1 68A12 900 750 935 830 48 44 8,54 8,01 41,7 43,2
68A13 900 750 835 740 48 44 9,29 8,65 47,5 49,2
68A21 900 750 1495 1170 50 46 − − − −
2 68A22 900 750 1410 1100 50 46 11,70 10,26 39,3 42,3
68A23 900 750 1290 1025 50 46 14,23 12,41 47,3 50,4
68A31 900 750 2100 1620 52 48 − − − −
3 68A32 900 750 1880 1470 52 48 16,83 14,74 41,2 44,3
68A33 900 750 1735 1320 52 48 20,39 17,28 49,4 53,3
68A41 900 750 2795 2195 54 50 − − − −
4 68A42 900 750 2345 1755 54 50 22,14 18,91 42,6 46,5
68A43 900 750 2010 1535 54 50 24,47 20,70 50,6 54,4
68A51 900 750 3685 2865 56 51 − − − −
5 68A52 900 750 3050 2335 56 51 27,87 24,17 41,7 45,3
68A53 900 750 2785 2100 56 51 33,58 27,27 50,3 54,4
68A61 900 750 4445 3550 59 54 − − − −
6 68A62 900 750 3710 2960 59 54 34,33 30,37 42,1 45,0
68A63 900 750 3270 2610 59 54 40,43 35,19 51,2 54,4
68A71 900 750 5100 3960 65 59 − − − −
7 68A72 900 750 4800 3650 65 59 44,20 38,13 41,9 45,6
68A73 900 750 4600 3500 65 59 52,35 44,50 48,3 52,2
68A81 900 750 7650 5400 67 61 − − − −
8 68A82 900 750 6900 4950 67 61 57,57 48,47 39,4 43,6
68A83 900 750 6300 4500 67 61 70,23 57,52 47,6 52,4
68A91 900 750 10600 7600 68 62 − − − −
9 68A92 900 750 10200 7200 68 62 82,12 68,82 38,6 43,0
68A93 900 750 9400 6400 68 62 101,49 81,06 46,6 52,1
68A101 900 750 12250 9215 71 65 − − − −
10 68A102 900 750 11800 8800 71 65 101,20 86,99 40,1 43,9
68A103 900 750 11000 7950 71 65 124,93 102,93 48,2 52,9
* Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
