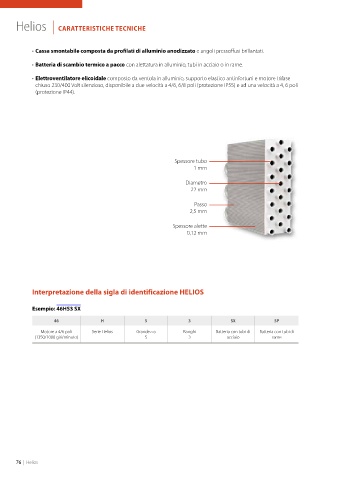

Helios | CARATTERISTICHE TECNICHE
• Cassa smontabile composta da profilati di alluminio anodizzato e angoli pressoffusi brillantati.
• Batteria di scambio termico a pacco con alettatura in alluminio, tubi in acciaio o in rame.
• Elettroventilatore elicoidale composto da ventola in alluminio, supporto elastico antinfortuni e motore trifase
chiuso 230/400 Volt silenzioso, disponibile a due velocità a 4/6, 6/8 poli (protezione IP55) e ad una velocità a 4, 6 poli
(protezione IP44).
Spessore tubo
1 mm
Diametro
22 mm
Passo
2,5 mm
Spessore alette
0,12 mm
Interpretazione della sigla di identificazione HELIOS
Esempio: 46H53 SX
46 H 5 3 SX SP
Motore a 4/6 poli Serie Helios Grandezza Ranghi Batteria con tubi di Batteria con tubi di
(1350/1000 giri/minuto) 5 3 acciaio rame
