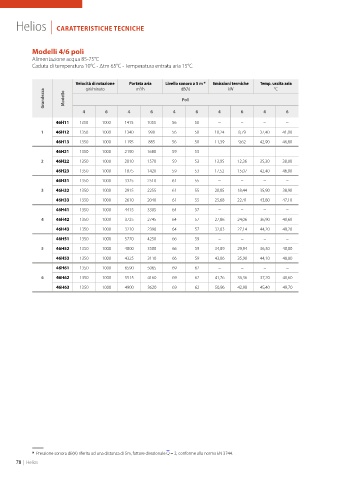

Helios | CARATTERISTICHE TECNICHE
Modelli 4/6 poli
Alimentazione acqua 85-75°C
Caduta di temperatura 10°C - ∆tm 65°C - Temperatura entrata aria 15°C
Velocità di rotazione Portata aria Livello sonoro a 5 m * Emissioni termiche Temp. uscita aria
m3/h
giri/minuto
dB(A)
°C
kW
Grandezza Modello Poli
4 6 4 6 4 6 4 6 4 6
46H11 1350 1000 1415 1055 56 50 − − − −
1 46H12 1350 1000 1340 990 56 50 10,24 8,79 37,40 41,00
46H13 1350 1000 1195 885 56 50 11,39 9,62 42,90 46,80
46H21 1350 1000 2190 1680 59 53 − − − −
2 46H22 1350 1000 2010 1570 59 53 13,95 12,36 35,30 38,00
46H23 1350 1000 1875 1420 59 53 17,52 15,07 42,40 46,00
46H31 1350 1000 3325 2510 61 55 − − − −
3 46H32 1350 1000 2915 2255 61 55 20,85 18,44 35,90 38,90
46H33 1350 1000 2610 2040 61 55 25,68 22,41 43,80 47,10
46H41 1350 1000 4415 3305 64 57 − − − −
4 46H42 1350 1000 3725 2745 64 57 27,86 24,06 36,90 40,60
46H43 1350 1000 3210 2390 64 57 32,03 27,14 44,20 48,20
46H51 1350 1000 5770 4250 66 59 − − − −
5 46H52 1350 1000 4800 3500 66 59 34,89 29,94 36,30 40,00
46H53 1350 1000 4325 3110 66 59 43,06 35,90 44,10 48,80
46H61 1350 1000 6590 5065 69 62 − − − −
6 46H62 1350 1000 5515 4160 69 62 41,76 36,36 37,20 40,60
46H63 1350 1000 4900 3620 69 62 50,96 42,98 45,40 49,70
* Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
