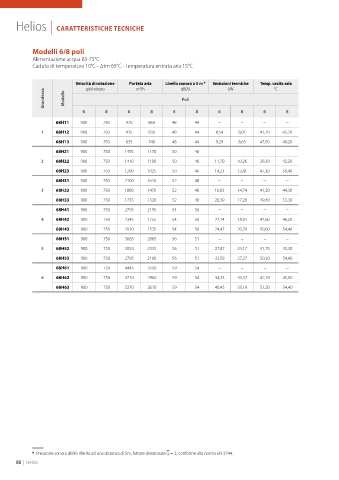

Helios | CARATTERISTICHE TECNICHE
Modelli 6/8 poli
Alimentazione acqua 85-75°C
Caduta di temperatura 10°C - ∆tm 65°C - Temperatura entrata aria 15°C
Velocità di rotazione Portata aria Livello sonoro a 5 m * Emissioni termiche Temp. uscita aria
m3/h
giri/minuto
dB(A)
°C
kW
Grandezza Modello Poli
6 8 6 8 6 8 6 8 6 8
68H11 900 750 970 860 48 44 − − − −
1 68H12 900 750 935 830 48 44 8,54 8,01 41,70 43,20
68H13 900 750 835 740 48 44 9,29 8,65 47,50 49,20
68H21 900 750 1495 1170 50 46 − − − −
2 68H22 900 750 1410 1100 50 46 11,70 10,26 39,30 42,30
68H23 900 750 1290 1025 50 46 14,23 12,41 47,30 50,40
68H31 900 750 2100 1620 52 48 − − − −
3 68H32 900 750 1880 1470 52 48 16,83 14,74 41,20 44,30
68H33 900 750 1735 1320 52 48 20,39 17,28 49,40 53,30
68H41 900 750 2795 2195 54 50 − − − −
4 68H42 900 750 2345 1755 54 50 22,14 18,91 42,60 46,50
68H43 900 750 2010 1535 54 50 24,47 20,70 50,60 54,40
68H51 900 750 3685 2865 56 51 − − − −
5 68H52 900 750 3050 2335 56 51 27,87 24,17 41,70 45,30
68H53 900 750 2785 2100 56 51 33,58 27,27 50,30 54,40
68H61 900 750 4445 3550 59 54 − − − −
6 68H62 900 750 3710 2960 59 54 34,33 30,37 42,10 45,00
68H63 900 750 3270 2610 59 54 40,43 35,19 51,20 54,40
* Pressione sonora dB(A) riferita ad una distanza di 5m, fattore direzionale Q = 2, conforme alla norma EN 3744.
