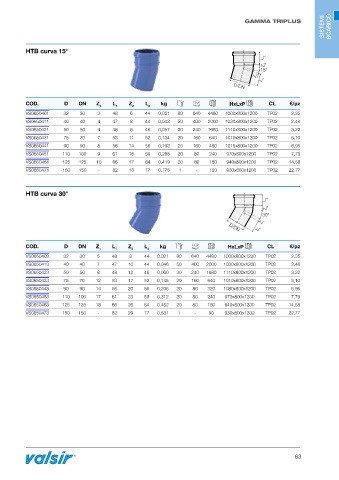

Page 65 - VALSIR - LISTINO ITS 2024
P. 65
SISTEMI SISTEMI SCARICO SCARICO
GAMMA TRIPLUS
HTB curva 15°
L 2
Z 2
15°
Z 1
L 1
D/DN
COD. D DN Z L Z L kg HxLxP CL €/pz
1 1 2 2
VS0650401 32 30 3 48 6 44 0,021 80 640 4480 1000x800x1200 TP02 2,35
VS0650411 40 40 4 47 8 44 0,043 50 400 2000 1030x800x1200 TP02 2,48
VS0650421 50 50 4 48 8 46 0,057 30 240 1680 1110x800x1200 TP02 3,22
VS0650431 75 70 7 53 11 52 0,134 20 160 640 1010x800x1200 TP02 5,10
VS0650441 90 90 8 56 14 56 0,192 20 160 480 1015x800x1200 TP02 6,95
VS0650451 110 100 9 61 16 59 0,288 20 80 240 970x800x1200 TP02 7,79
VS0650461 125 125 10 66 17 64 0,419 20 80 160 940x800x1200 TP02 14,58
VS0650471 160 150 - 82 18 77 0,778 1 - 100 930x800x1200 TP02 22,77
HTB curva 30°
L 2
Z 2
30°
Z 1
L 1
D/DN
COD. D DN Z L Z L kg HxLxP CL €/pz
1 1 2 2
VS0650403 32 30 5 48 8 44 0,021 80 640 4480 1000x800x1200 TP02 2,35
VS0650413 40 40 7 47 10 44 0,046 50 400 2000 1030x800x1200 TP02 2,48
VS0650423 50 50 8 48 12 46 0,060 30 240 1680 1110x800x1200 TP02 3,22
VS0650433 75 70 12 53 17 52 0,145 20 160 640 1010x800x1200 TP02 5,10
VS0650443 90 90 14 56 20 56 0,205 20 80 320 1080x800x1200 TP02 6,95
VS0650453 110 100 17 61 23 59 0,312 20 80 240 970x800x1200 TP02 7,79
VS0650463 125 125 18 66 26 64 0,452 20 80 160 940x800x1200 TP02 14,58
VS0650473 160 150 - 82 29 77 0,831 1 - 90 930x800x1200 TP02 22,77
63
