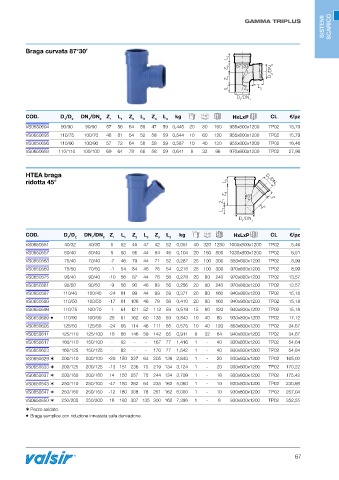

Page 69 - VALSIR - LISTINO ITS 2024
P. 69
SISTEMI SISTEMI SCARICO SCARICO
GAMMA TRIPLUS
Braga curvata 87°30’
L 3
87°30’
Z 3 D 2 /DN 2
Z 1
L 1 Z L 2
2
D /DN
1 1
COD. D /D 2 DN /DN 2 Z 1 L 1 Z 2 L 2 Z 3 L 3 kg HxLxP CL €/pz
1
1
VS0650694 90/90 90/90 57 56 64 56 47 59 0,445 20 80 160 955x800x1200 TP02 15,79
VS0650695 110/75 100/70 48 81 54 52 58 59 0,544 10 60 120 955x800x1200 TP02 15,79
VS0650696 110/90 100/90 57 72 64 56 58 59 0,587 10 40 120 955x800x1200 TP02 16,46
VS0650693 110/110 100/100 69 64 78 66 58 59 0,641 8 32 96 970x800x1200 TP02 27,98
HTEA braga
ridotta 45° L 3 D 2 /DN 2
Z 3 45° L 2
Z 1
Z 2
L 1
D /DN
1 1
COD. D /D DN /DN Z L Z L Z L kg HxLxP CL €/pz
1 2 1 2 1 1 2 2 3 3
VS0650551 40/32 40/30 5 52 45 47 42 52 0,051 40 320 1280 1000x800x1200 TP02 5,46
VS0650557 50/40 50/40 5 50 56 44 54 46 0,104 20 160 800 1030x800x1200 TP02 6,51
VS0650563 75/40 70/40 -7 46 79 44 71 52 0,287 25 100 300 853x800x1200 TP02 8,99
VS0650569 75/50 70/50 -1 54 84 46 76 54 0,216 25 100 300 970x800x1200 TP02 8,99
VS0650575 90/40 90/40 -10 56 87 44 76 56 0,278 20 80 240 970x800x1200 TP02 13,57
VS0650581 90/50 90/50 -9 56 90 46 83 56 0,295 20 80 240 970x800x1200 TP02 13,57
VS0650587 110/40 100/40 -24 61 99 44 89 59 0,371 20 80 160 940x800x1200 TP02 15,18
VS0650593 110/50 100/50 -17 61 106 46 79 59 0,410 20 80 160 940x800x1200 TP02 15,18
VS0650599 110/75 100/70 1 61 121 52 112 59 0,519 15 60 120 940x800x1200 TP02 15,18
VS0650689 ® 110/90 100/90 25 61 162 60 135 59 0,843 10 40 80 930x800x1200 TP02 17,12
VS0650605 125/50 125/50 -24 66 114 46 111 65 0,575 10 40 120 853x800x1200 TP02 34,67
VS0650611 125/110 125/100 18 66 146 59 142 65 0,911 8 32 64 940x800x1200 TP02 34,67
VS0650617 160/110 150/100 - 82 - - 167 77 1,416 1 - 40 930x800x1200 TP02 54,64
VS0650623 160/125 150/125 - 82 - - 170 77 1,542 1 - 40 930x800x1200 TP02 54,64
VS0650629 Ü 200/110 200/100 -20 150 227 64 205 136 2,840 1 - 20 930x800x1200 TP02 165,00
VS0650633 Ü 200/125 200/125 -13 151 236 75 219 134 3,124 1 - 20 930x800x1200 TP02 170,22
VS0650637 Ü 200/160 200/160 14 150 257 75 244 134 3,709 1 - 18 930x800x1200 TP02 175,42
VS0650643 Ü 250/110 250/100 -47 180 262 64 235 162 5,060 1 - 10 930x800x1200 TP02 230,98
VS0650647 Ü 250/160 250/150 -12 180 308 78 251 162 6,000 1 - 10 930x800x1200 TP02 257,04
VS0650650 Ü 250/200 250/200 16 180 307 135 300 162 7,396 1 - 8 930x800x1200 TP02 352,55
Ü Pezzo saldato.
® Braga semplice con riduzione innestata sulla derivazione.
67
