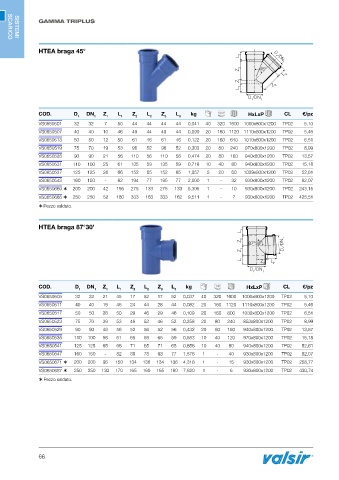

Page 68 - VALSIR - LISTINO ITS 2024
P. 68
GAMMA TRIPLUS
SISTEMI
SISTEMI
SCARICO
SCARICO
HTEA braga 45°
L 3 D 1 /DN 1
Z 3 45°
L 2
Z 1
Z 2
L 1
D /DN
1 1
COD. D DN Z L Z L Z L kg HxLxP CL €/pz
1 1 1 1 2 2 3 3
VS0650501 32 32 7 50 44 44 44 44 0,041 40 320 1600 1000x800x1200 TP02 5,10
VS0650507 40 40 10 46 49 44 49 44 0,090 20 160 1120 1110x800x1200 TP02 5,46
VS0650513 50 50 12 50 61 46 61 46 0,122 20 160 640 1010x800x1200 TP02 6,51
VS0650519 75 70 19 53 96 52 96 52 0,303 20 80 240 970x800x1200 TP02 8,99
VS0650525 90 90 21 56 110 56 110 56 0,474 20 80 160 940x800x1200 TP02 13,57
VS0650531 110 100 25 61 135 59 135 59 0,718 10 40 80 940x800x1200 TP02 15,18
VS0650537 125 125 28 66 152 65 152 65 1,057 5 20 60 1039x800x1200 TP02 52,61
VS0650543 160 150 - 82 194 77 195 77 2,000 1 - 32 930x800x1200 TP02 82,07
VS0650669 Ü 200 200 42 195 275 133 275 133 5,305 1 - 10 930x800x1200 TP02 243,15
VS0650685 Ü 250 250 52 180 333 163 333 162 9,511 1 - 7 930x800x1200 TP02 425,51
Ü Pezzo saldato.
HTEA braga 87°30’
L 3
Z 3
87°30' D 1 /DN 1
Z 1
L 1 Z 2 L 2
D /DN 1
1
COD. D DN Z L Z L Z L kg HxLxP CL €/pz
1 1 1 1 2 2 3 3
VS0650505 32 32 21 45 17 52 17 52 0,037 40 320 1600 1000x800x1200 TP02 5,10
VS0650511 40 40 19 46 24 44 28 44 0,082 20 160 1120 1110x800x1200 TP02 5,46
VS0650517 50 50 28 50 29 46 29 46 0,109 20 160 800 1030x800x1200 TP02 6,51
VS0650523 75 70 39 53 46 52 46 52 0,258 20 80 240 853x800x1200 TP02 8,99
VS0650529 90 90 48 56 52 56 52 56 0,432 20 80 160 940x800x1200 TP02 13,57
VS0650535 110 100 56 61 65 59 65 59 0,583 10 40 120 970x800x1200 TP02 15,18
VS0650541 125 125 65 66 71 65 71 65 0,856 10 40 80 940x800x1200 TP02 52,61
VS0650547 160 150 - 82 89 78 93 77 1,576 1 - 40 930x800x1200 TP02 82,07
VS0650671 Ü 200 200 95 150 134 136 134 136 4,318 1 - 15 930x800x1200 TP02 258,77
VS0650687 Ü 250 250 130 170 165 160 165 160 7,620 1 - 6 930x800x1200 TP02 430,74
Ü Pezzo saldato.
66
