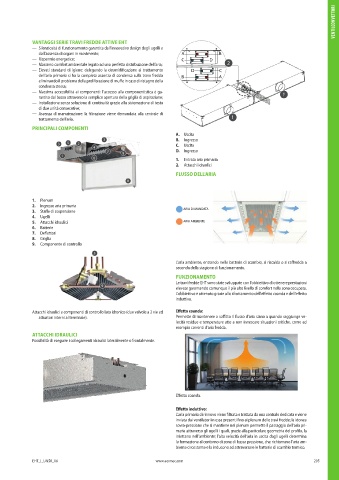

Page 207 - AERMEC - CATALOGO PRODOTTI 2024 - DELLAFIORE

VENTILCONVETTORI VENTILCONVETTORI

VANTAGGI SERIE TRAVI FREDDE ATTIVE EHT
— Silenziosità di funzionamento garantita dall'innovativo design degli ugelli e
dall'assenza di organi in movimento; A B
— Risparmio energetico; C D
— Massimo comfort ambientale legato ad una perfetta distribuzione dell’aria; 2

— Elevati standard di igiene: delegando la deumidificazione al trattamento D C
dell’aria primaria si ha la completa assenza di condensa sulla trave fredda B A
eliminando il problema della proliferazione di muffe in caso di ristagno della
condensa stessa;
— Massima accessibilità ai componenti: l’accesso alla componentistica è ga- 1
rantito dal basso attraverso la semplice apertura della griglia di aspirazione;
— Installazione senza soluzione di continuità grazie alla sistemazione di testa
di due unità consecutive;

— Assenza di manutenzione: la filtrazione viene demandata alla centrale di
trattamento dell'aria. 1
PRINCIPALI COMPONENTI
A. Uscita
3 B. Ingresso
3 5 2 C. Uscita
4
7 D. Ingresso
9
1
6 1. Entrata aria primaria
2. Attacchi idraulici
FLUSSO DELL'ARIA
8

1. Plenum
2. Ingresso aria primaria
3. Staffe di sospensione ARIA DI MANDATA
4. Ugelli
5. Attacchi idraulici ARIA AMBIENTE
6. Batterie
7. Deflettori
8. Griglia

9. Componente di controllo
5
L’aria ambiente, entrando nelle batterie di scambio, si riscalda o si raffredda a
seconda della stagione di funzionamento.
FUNZIONAMENTO
Le travi fredde EHT sono state sviluppate con l'obbiettivo di ottenere prestazioni

9
elevate garantendo comunque il più alto livello di comfort nella zona occupata.
L'obbiettivo è ottenuto grazie allo sfruttamento dell'effetto coanda e dell'effetto
induttivo.
Attacchi idraulici e componenti di controllo lato idronico (due valvole a 2 vie ed Effetto coanda:
attuatori interni al terminale). Permette di mantenere a soffitto il flusso d'aria siano a quando raggiunge ve-
locità residue e temperature atte a non innescare situazioni critiche, come ad
esempio correnti d'aria fredda.
ATTACCHI IDRAULICI
Possibilità di eseguire i collegamenti idraulici lateralmente o frontalmente.

Effetto coanda.

Effetto induttivo:
L’aria primaria di rinnovo viene filtrata e trattata da una centrale dedicata e viene
inviata dai ventilatori in essa presenti fino ai plenum delle travi fredde; la idonea
sovra-pressione che si mantiene nei plenum permette il passaggio dell’aria pri-
maria attraverso gli ugelli i quali, grazie alla particolare geometria del profilo, la
iniettano nell’ambiente; l’alta velocità dell’aria in uscita dagli ugelli determina
la formazione al contorno di zone di bassa pressione, che richiamano l’aria am-
biente circostante e la inducono ad attraversare le batterie di scambio termico.

EHT_I_UN50_06 www.aermec.com 205
