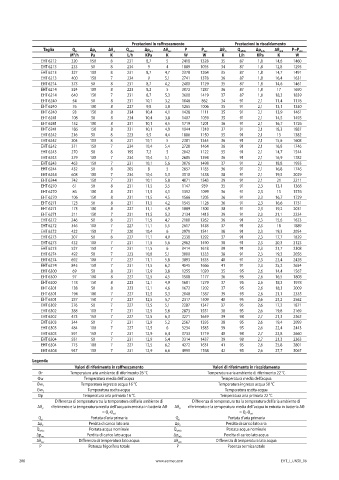

P. 210
VENTILCONVETTORI
Prestazioni in raffrescamento Prestazioni in riscaldamento
Taglia Q p Δp a Δθ ,c Q wN,c Δp w,c ∆θ w,c P P w,c Δθ ,h Q wN,h Δp w,h ∆θ w,h P=P w,h
M /h Pa K L/h KPa K W W K L/h KPa K W
3
EHT 6212 320 150 8 231 8,7 5 2418 1328 35 87 1,8 14,6 1460
EHT 6213 233 50 8 234 9 4 1889 1095 34 87 1,8 12,8 1295
EHT 6213 327 100 8 231 8,7 4,7 2378 1264 35 87 1,8 14,7 1491
EHT 6213 400 150 7 234 9 5,1 2741 1378 36 87 1,8 16,4 1631
EHT 6214 373 50 8 231 8,7 4,2 2400 1129 35 87 1,8 14,6 1461
EHT 6214 524 100 8 223 8,2 5 3072 1287 36 87 1,8 17 1690
EHT 6214 640 150 7 231 8,7 5,3 3600 1419 37 87 1,8 18,3 1839
EHT 6240 54 50 8 231 10,1 3,2 1046 862 34 91 2,1 11,4 1176
EHT 6240 76 100 8 227 9,8 3,8 1265 1006 35 91 2,1 13,1 1350
EHT 6240 93 150 8 234 10,4 4,1 1428 1111 35 91 2,1 13,9 1461
EHT 6241 108 50 8 234 10,4 3,8 1407 1039 35 91 2,1 14,5 1493
EHT 6241 152 100 8 231 10,1 4,5 1719 1201 36 91 2,1 16,7 1726
EHT 6241 186 150 8 231 10,1 4,9 1944 1310 37 91 2,1 18,3 1887
EHT 6242 216 50 8 223 9,5 4,4 1886 1150 35 91 2,1 13 1382
EHT 6242 304 100 8 231 10,1 5 2381 1345 36 91 2,1 15,6 1608
EHT 6242 371 150 7 234 10,4 5,4 2728 1464 36 91 2,1 16,8 1746
EHT 6243 270 50 8 195 7,2 5 2042 1122 35 91 2,1 14,7 1544
EHT 6243 379 100 7 234 10,4 5,1 2685 1394 36 91 2,1 16,9 1782
EHT 6243 463 150 7 231 10,1 5,6 3076 1498 37 91 2,1 18,8 1955
EHT 6244 432 50 8 205 8 5 2657 1185 36 91 2,1 16,8 1746
EHT 6244 608 100 7 234 10,4 5,3 3510 1438 38 91 2,1 19,5 2029
EHT 6244 742 150 7 231 10,1 5,8 4071 1543 39 91 2,1 21 2211
EHT 6270 61 50 8 231 11,5 3,5 1147 939 35 91 2,3 13,1 1368
EHT 6270 86 100 8 231 11,5 4,1 1392 1099 36 91 2,3 15 1576
EHT 6270 106 150 8 231 11,5 4,5 1566 1205 36 91 2,3 16,7 1729
EHT 6271 123 50 8 231 11,5 4,2 1545 1126 36 91 2,3 16,6 1751
EHT 6271 173 100 8 227 11,1 4,9 1889 1300 38 91 2,3 19,2 2031
EHT 6271 211 150 7 231 11,5 5,3 2134 1415 39 91 2,3 21,1 2224
EHT 6272 246 50 8 231 11,5 4,7 2100 1262 36 91 2,3 15,6 1633
EHT 6272 346 100 7 227 11,1 5,5 2617 1438 37 91 2,3 18 1889
EHT 6272 422 150 7 220 10,4 6 2979 1541 38 91 2,3 19,3 2054
EHT 6273 307 50 8 227 11,1 4,9 2338 1292 37 91 2,3 17,7 1829
EHT 6273 432 100 7 231 11,5 5,6 2962 1490 38 91 2,3 20,3 2123
EHT 6273 527 150 7 231 11,5 6 3414 1618 39 91 2,3 21,7 2308
EHT 6274 492 50 7 223 10,8 5,1 3009 1333 38 91 2,3 19,3 2056
EHT 6274 692 100 7 227 11,1 5,8 3893 1535 40 91 2,3 23,4 2428
EHT 6274 845 150 7 231 11,5 6,2 4545 1666 41 91 2,3 25,2 2654
EHT 6300 69 50 8 231 12,9 3,8 1255 1020 35 95 2,6 14,4 1567
EHT 6300 97 100 8 227 12,5 4,5 1508 1177 36 95 2,6 16,5 1808
EHT 6300 118 150 8 223 12,1 4,9 1681 1279 37 95 2,6 18,3 1978
EHT 6301 138 50 8 223 12,1 4,6 1672 1202 37 95 2,6 18,3 2009
EHT 6301 194 100 7 227 12,5 5,3 2048 1387 39 95 2,6 21,1 2335
EHT 6301 237 150 7 227 12,5 5,7 2317 1509 40 95 2,6 23,2 2562
EHT 6302 276 50 7 227 12,5 5,1 2287 1347 37 95 2,6 17,2 1871
EHT 6302 388 100 7 231 12,9 5,8 2873 1551 38 95 2,6 19,8 2169
EHT 6302 473 150 7 227 12,5 6,3 3271 1659 39 98 2,7 21,3 2362
EHT 6303 344 50 7 231 12,9 5,2 2567 1395 38 95 2,6 19,4 2099
EHT 6303 484 100 7 227 12,5 6 3234 1585 39 95 2,6 22,4 2443
EHT 6303 591 150 7 231 12,9 6,4 3733 1719 40 98 2,7 23,8 2660
EHT 6304 551 50 7 231 12,9 5,4 3314 1437 39 98 2,7 21,3 2363
EHT 6304 775 100 7 227 12,5 6,2 4272 1631 41 95 2,6 25,8 2801
EHT 6304 947 150 7 231 12,9 6,6 4995 1768 42 95 2,6 27,7 3067
Legenda
Valori di riferimento in raffrescamento Valori di riferimento in riscaldamento
Θr Temperatura aria ambiente di riferimento 26 °C Temperatura aria ambiente di riferimento 22 °C
Θw Temperatura media dell’acqua Temperatura media dell’acqua
Temperatura ingresso acqua 16 °C Temperatura ingresso acqua 50 °C
Θw 1
Temperatura uscita acqua Temperatura uscita acqua
Θw 2
Θp Temperatura aria primaria 16 °C Temperatura aria primaria 22 °C
Differenza di temperatura tra la temperatura dell’aria ambiente di Differenza di temperatura tra la temperatura dell’aria ambiente di
riferimento e la temperatura media dell’acqua in entrata in batteria ΔΘ riferimento e la temperatura media dell’acqua in entrata in batteria ΔΘ
Δθ ,c Δθ ,h
= Θ r -Θ w1 = Θ r -Θ w1
Portata d’aria primaria Portata d’aria primaria
Q p Q p
Perdita di carico lato aria Perdita di carico lato aria
∆p a ∆p a
Portata acqua nominale Portata acqua nominale
Q wN,c Q wN,h
Perdita di carico lato acqua Perdita di carico lato acqua
Δp w,c Δp w,h
Differenza di temperatura lato acqua Differenza di temperatura lato acqua
∆θ w,c ∆θ w,h
P Potenza frigorifera totale P Potenza termica totale
208 www.aermec.com EHT_I_UN50_06
