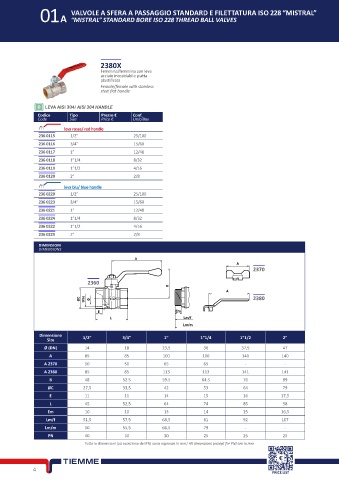

VALVOLE A SFERA A PASSAGGIO STANDARD E FILETTATURA ISO 228 “MISTRAL”
01A “MISTRAL” STANDARD BORE ISO 228 THREAD BALL VALVES

2380X
Femmina/femmina con leva
acciaio inossidabile piatta
plastificata
Female/female with stainless
steel flat handle

LEVA AISI 304/ AISI 304 HANDLE
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box

leva rossa/ red handle
236 0115 1/2” 25/100
236 0116 3/4” 15/60
236 0117 1” 12/48
236 0118 1”1/4 8/32
236 0119 1”1/2 4/16
236 0120 2” 2/8
leva blu/ blue handle
236 0220 1/2” 25/100
236 0223 3/4” 15/60
236 0221 1” 12/48
236 0224 1”1/4 8/32
236 0222 1”1/2 4/16
236 0225 2” 2/8
DIMENSIONI
DIMENSIONS
A
A
2370

2360
B
A
ØC Size Ø 2380

E Em
L Lm/f
Lm/m
Dimensione 1/2” 3/4” 1” 1”1/4 1”1/2 2”
Size
Ø (DN) 14 18 23,5 30 37,5 47
A 85 85 100 100 140 140
A 2370 50 50 65 65 - -
A 2380 85 85 113 113 141 141
B 48 52.5 59.5 64.5 76 89
ØC 27,5 33,5 42 53 64 79
E 11 11 14 15 16 17,5
L 45 52,5 64 74 85 98
Em 10 10 13 14 15 16,5
Lm/f 51,5 57,5 68,5 81 92 107
Lm/m 50 55,5 66,5 79 - -
PN 40 30 30 25 25 25
Tutte le dimensioni (ad eccezione del PN) sono espresse in mm/ All dimensions (except for PN) are in mm

4 For pricelist scan the QR code
