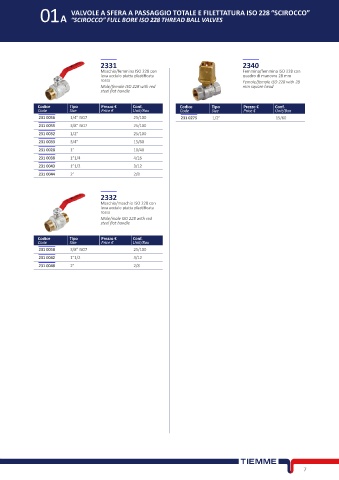

VALVOLE A SFERA A PASSAGGIO TOTALE E FILETTATURA ISO 228 “SCIROCCO”
01A “SCIROCCO” FULL BORE ISO 228 THREAD BALL VALVES

2325T 2326T
Femmina/femmina ISO 228 con Maschio/femmina ISO 228 con
maniglia plastica a “T” maniglia plastica a “T”
Female/female ISO 228 with Male/female ISO 228 with
plastic “T” handle plastic “T” handle

Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
231 0344 1/2” 10/40 231 0347 1/2” 10/40
231 0345 3/4” 8/32 231 0348 3/4” 8/32
231 0346 1” 6/24 231 0349 1” 6/24

DIMENSIONI
DIMENSIONS
A A A

2330
2310
B
2340
ØC Size Ø A A

E
L 2320

Em
Lm/f
Lm/m 2325T

Dimensione 1/4” 3/8” 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4”
Size
Ø (DN) 10 10 15 20 25 32 40 50 60 74 94
A 85 85 85 85 100 140 140 140 240 240 240
A 2320 50 50 50 50 65 - - - - - -
A 2330 85 85 85 85 113 141 141 141 240 240 240
A 2340 - - 36 - - - - - - - -
A 2325T - - 82 82 82 - - - - - -
B 46 46 51,5 54,5 61,5 73 79 91,5 118 128 142
B 2325T - - 70 72,5 78,5 - - - - - -
ØC 23 23 30 37 45 55 68 84 103 124 152
E 10 12 13,5 14,5 14 15 16 17,5 21,5 23,5 27
L 42 47 53 60,5 65 77,5 89 103 130 149 178
Em 11 11,5 10 12 13 14 15 16,5 - - -
Lm/f 43 57 56,5 64 70 85,5 96,5 114 - - -
Lm/m - 56 53,5 59,5 69 84 96,5 114 - - -
PN 50 50 50 40 40 30 30 25 18 16 16
Tutte le dimensioni (ad eccezione del PN) sono espresse in mm/ All dimensions (except for PN) are in mm
