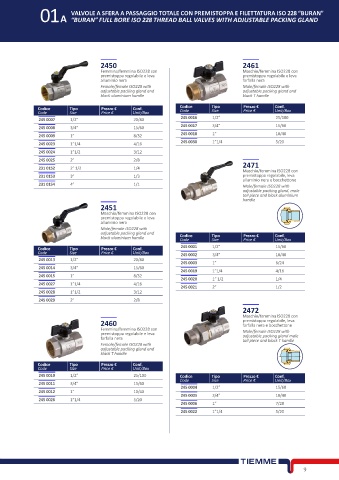

VALVOLE A SFERA A PASSAGGIO TOTALE CON PREMISTOPPA E FILETTATURA ISO 228 “BURAN”
01A “BURAN” FULL BORE ISO 228 THREAD BALL VALVES WITH ADJUSTABLE PACKING GLAND

DIMENSIONI
DIMENSIONS

2471 - 2472
A

2460 - 2461 - 2472
2450 A
B
E1
L1
ØC Size Ø 2451 - 2461

E
L

Em
Lm/f

Dimensione 1/2” 3/4” 1” 1”1/4 1”1/2 2” 2”1/2 3” 4”
Size
Ø (DN) 15 20 25 32 40 50 60 74 94
A 85 85 100 100 160 160 240 240 240
A2460 50 50 65 65 - - - - -
B 52 55,2 62,5 68 88,5 99 118 128 142
Ø C 30 37 45 57 68 84 103 124 152
E 12 13 15 16,5 16 17,5 21,5 23,5 27
E1 12,5 14 16 15 18 18 21,5 23,5 27
L 50 57,5 68 81,5 89 103,5 130 149 178
L1 79,5 89,5 104 122 133,5 154,5 130 149 178
Em 11,5 13,5 14,5 17 15 16,5 - - -
Lm/f 56,5 64 76 90 96,5 114,5 - - -
PN 64 50 50 50 40 40 18 16 16
Tutte le dimensioni (ad eccezione del PN) sono espresse in mm/ All dimensions (except for PN) are in mm

DETTAGLIO PREMISTOPPA
DETAIL PACKING GLAND
