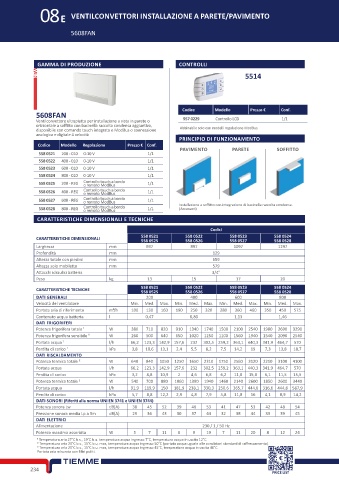

08E VENTILCONVETTORI INSTALLAZIONE A PARETE/PAVIMENTO

5608FAN

GAMMA DI PRODUZIONE CONTROLLI

5514

Codice Modello Prezzo € Conf.

Ventilconvettore ultrapiatto per installazione a vista in parete o 957 0229 Controllo LCD 1/1
5608FAN ■
orizzontale a soffitto con bacinella raccolta condensa aggiuntiva,
disponibile con comando touch integrato e ModBus o connessione Abbinabile solo con modelli regolazione ModBus
analogica e digitale 4 velocità
PRINCIPIO DI FUNZIONAMENTO
Codice Modello Regolazione Prezzo € Conf.
PAVIMENTO PARETE SOFFITTO
558 0521 200 - 010 0-10 V 1/1
558 0522 400 - 010 0-10 V 1/1
558 0523 600 - 010 0-10 V 1/1
558 0524 800 - 010 0-10 V 1/1
558 0525 200 - REG Controllo touch a bordo 1/1
o remoto ModBus
558 0526 400 - REG Controllo touch a bordo 1/1
o remoto ModBus
558 0527 600 - REG Controllo touch a bordo 1/1
o remoto ModBus
558 0528 800 - REG Controllo touch a bordo 1/1 Installazione a soffitto con integrazione di bacinella raccolta condensa.
(Accessori)
o remoto ModBus
CARATTERISTICHE DIMENSIONALI E TECNICHE
Codici
CARATTERISTICHE DIMENSIONALI 558 0521 558 0522 558 0523 558 0524
558 0528
558 0526
558 0527
558 0525
Larghezza mm 697 897 1097 1297
Profondità mm 129
Altezza totale con piedini mm 659
Altezza solo mobiletto mm 579
Attacchi idraulici batteria 3/4"
Peso kg 13 15 17 20
CARATTERISTICHE TECNICHE 558 0521 558 0522 558 0523 558 0524
558 0526
558 0528
558 0525
558 0527
DATI GENERALI 200 400 600 800
Velocità del ventilatore Min. Med. Max. Min. Med. Max. Min. Med. Max. Min. Med. Max.
Portata aria di riferimento m³/h 100 130 160 190 250 320 280 360 460 350 450 575
Contenuto acqua batteria l 0,47 0,80 1,13 1,46
DATI FRIGORIFERI
Potenza frigorifera totale ¹ W 380 710 820 910 1340 1740 1500 2100 2540 1980 2690 3290
Potenza frigorifera sensibile ¹ W 260 500 640 650 1020 1250 1100 1560 1940 1540 2090 2540
Portata acqua ¹ l/h 66,2 123,3 142,9 157,6 232 302,5 259,2 363,1 440,3 341,9 464,7 570
Perdita di carico ¹ kPa 3,8 10,6 13,1 2,4 5,5 8,2 7,5 14,2 19 7,3 13,8 18,7
DATI RISCALDAMENTO
Potenza termica totale ² W 640 840 1050 1250 1650 2310 1750 2560 3120 2210 3100 4100
Portata acqua l/h 66,2 123,3 142,9 157,6 232 302,5 259,2 363,1 440,3 341,9 464,7 570
Perdita di carico kPa 3,2 8,8 10,9 2 4,6 6,8 6,2 11,8 15,8 6,1 11,5 15,5
Potenza termica totale 3 W 540 700 880 1060 1390 1940 1460 2140 2600 1850 2600 3440
Portata acqua l/h 91,9 119,9 150 181,9 238,1 330,3 250,6 365,7 444,6 316,6 444,8 587,9
Perdita di carico kPa 5,7 8,8 12,2 2,9 4,8 7,9 5,8 11,8 16 4,1 8,9 14,2
DATI SONORI (Riferiti alla norma UNI EN 3741 e UNI EN 3744)
Potenza sonora Lw dB(A) 38 45 52 39 46 53 41 47 53 42 48 54
Pressione sonora media Lp a 3m dB(A) 29 36 43 30 37 44 32 38 44 33 39 45
DATI ELETTRICI
Alimentazione 230 / 1 / 50 Hz
Potenza massima assorbita W 5 7 11 6 9 19 7 11 20 8 12 24
¹ Temperatura aria 27°C b.s., 19°C b.u. temperatura acqua ingresso 7°C, temperatura acqua in uscita 12°C.
² Temperatura aria 20°C b.s., 15°C b.u. max, temperatura acqua ingresso 50°C (portata acqua uguale alle condizioni standard di raffrescamento).
³ Temperatura aria 20°C b.s., 15°C b.u. max, temperatura acqua ingresso 45°C, temperatura acqua in uscita 40°C.
Portata aria misurata con filtri puliti.
