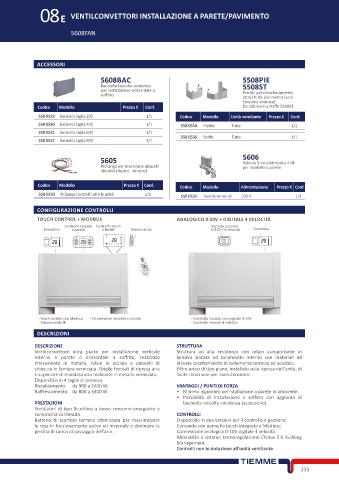

Page 251 - TIEMME - SISTEMI RADIANTI - DELLAFIORE

08E VENTILCONVETTORI INSTALLAZIONE A PARETE/PAVIMENTO

5608FAN

ACCESSORI

5608BAC 5508PIE
Bacinella raccolta condensa 5508ST
per installazione orizzontale a Piedini per mascheramento
soffitto attacchi da pavimento (solo
funzione estetica).
Codice Modello Prezzo € Conf. Da abbinare a staffe 5508ST
558 0529 Bacinella taglia 200 1/1 Codice Modello Unità ventilante Prezzo € Conf.
558 0530 Bacinella taglia 400 1/1 558 0534 Piedini Tutte 1/1
558 0531 Bacinella taglia 600 1/1
558 0556 Staffe Tutte 1/1
558 0532 Bacinella taglia 800 1/1

5605 5606
Valvola 3 vie elettronica 4 fili
Prolunga per inversione attacchi per modello a parete
idraulici (destro - sinistro)

Codice Modello Prezzo € Conf. Codice Modello Alimentazione Prezzo € Conf.
558 0533 Prolunga controlli tutte le unità 1/1 558 0535 Valvola termo el 230 V 1/1

CONFIGURAZIONE CONTROLLI
TOUCH CONTROL + MODBUS ANALOGICO 0-10V + DIGITALE 4 VELOCITÀ
Controllo remoto Controllo touch Remoto a parete
Domotica a parete a bordo Telecomando 0-10V / 4 velocità Domotica

- Touch control con Modbus - Kit comando installato a bordo - Controllo remoto con segnale 0-10V
- Telecomando IR - Controllo remoto 4 velocità
DESCRIZIONI

DESCRIZIONE STRUTTURA
Ventilconvettore ultra piatto per installazione verticale Struttura ad alta resistenza con telaio autoportante in
esterna a parete o orizzontale a soffitto, realizzato lamiera zincata ed isolamento interno con materiali ad
interamente in metallo, telaio in acciaio e pannelli di elevate caratteristiche di isolamento termico ed acustico.
chiusura in lamiera verniciata. Griglie frontali di ripresa aria Filtro unico di tipo piano, installato sulla ripresa dell’unità, di
e superiore di mandata aria realizzate in metallo verniciato. facile rimozione per manutenzione.
Disponibile in 4 taglie di potenza:
Riscaldamento: da 900 a 3400 W; VANTAGGI / PUNTI DI FORZA
Raffrescamento: da 800 a 3300 W. • Minimo ingombro per istallazione a parete in ambiente.
• Possibilità di installazione a soffitto con aggiunta di
PRESTAZIONI bacinella raccolta condensa (accessorio).
Ventilatori di tipo Brushless a basso consumo energetico e
rumorosità contenuta. CONTROLLI
Batteria di scambio termico ottimizzata per massimizzare Disponibile in due versioni per il controllo e gestione;
la resa in funzionamento estivo ed invernale e diminuire la Comando con pannello touch integrato e Modbus;
perdita di carico al passaggio dell’aria. Connessione analogica 0-10V digitale 4 velocità.
Abbinabile a sistema termoregolazione Climav 2.0 Building
Management.
Controlli non in dotazione all’unità ventilante

235
