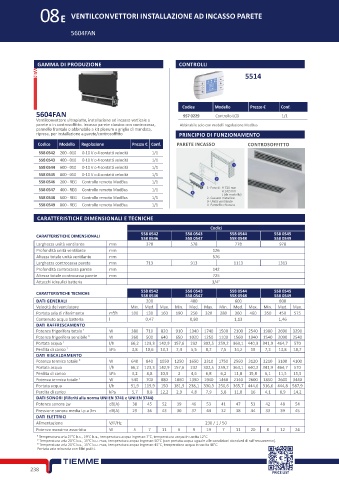

08E VENTILCONVETTORI INSTALLAZIONE AD INCASSO PARETE

5604FAN

GAMMA DI PRODUZIONE CONTROLLI

5514

Codice Modello Prezzo € Conf.
957 0229 Controllo LCD 1/1
5604FAN ■
Ventilconvettore ultrapiatto, installazione ad incasso verticale a
parete o in controsoffitto. Incasso parete classico con controcassa, Abbinabile solo con modelli regolazione ModBus
pannello frontale o abbinabile a kit plenum e griglie di mandata,
ripresa, per installazione a parete/controsoffitto PRINCIPIO DI FUNZIONAMENTO
Codice Modello Regolazione Prezzo € Conf. PARETE INCASSO CONTROSOFFITTO
558 0542 200 - 010 0-10 V o 4 contatti velocità 1/1
558 0543 400 - 010 0-10 V o 4 contatti velocità 1/1
558 0544 600 - 010 0-10 V o 4 contatti velocità 1/1
558 0545 800 - 010 0-10 V o 4 contatti velocità 1/1
558 0546 200 - REG Controllo remoto ModBus 1/1
558 0547 400 - REG Controllo remoto ModBus 1/1 1- Foro di: H 730 mm
H 142 mm
558 0548 600 - REG Controllo remoto ModBus 1/1 L (da modello)
2- Cassero metallico
3- Unità ventilante
558 0549 800 - REG Controllo remoto ModBus 1/1 4- Pannello chiusura
CARATTERISTICHE DIMENSIONALI E TECNICHE
Codici
CARATTERISTICHE DIMENSIONALI 558 0542 558 0543 558 0544 558 0545
558 0548
558 0549
558 0547
558 0546
Larghezza unità ventilante mm 378 578 778 978
Profondità unità ventilante mm 126
Altezza totale unità ventilante mm 576
Larghezza controcassa parete mm 713 913 1113 1313
Profondità controcassa parete mm 142
Altezza totale controcassa parete mm 725
Attacchi idraulici batteria 3/4"
CARATTERISTICHE TECNICHE 558 0542 558 0543 558 0544 558 0545
558 0547
558 0546
558 0548
558 0549
DATI GENERALI 200 400 600 800
Velocità del ventilatore Min. Med. Max. Min. Med. Max. Min. Med. Max. Min. Med. Max.
Portata aria di riferimento m³/h 100 130 160 190 250 320 280 360 460 350 450 575
Contenuto acqua batteria l 0,47 0,80 1,13 1,46
DATI RAFFRESCAMENTO
Potenza frigorifera totale ¹ W 380 710 820 910 1340 1740 1500 2100 2540 1980 2690 3290
Potenza frigorifera sensibile ¹ W 260 500 640 650 1020 1250 1100 1560 1940 1540 2090 2540
Portata acqua ¹ l/h 66,2 123,3 142,9 157,6 232 302,5 259,2 363,1 440,3 341,9 464,7 570
Perdita di carico ¹ kPa 3,8 10,6 13,1 2,4 5,5 8,2 7,5 14,2 19 7,3 13,8 18,7
DATI RISCALDAMENTO
Potenza termica totale ² W 640 840 1050 1250 1650 2310 1750 2560 3120 2210 3100 4100
Portata acqua l/h 66,2 123,3 142,9 157,6 232 302,5 259,2 363,1 440,3 341,9 464,7 570
Perdita di carico kPa 3,2 8,8 10,9 2 4,6 6,8 6,2 11,8 15,8 6,1 11,5 15,5
Potenza termica totale 3 W 540 700 880 1060 1390 1940 1460 2140 2600 1850 2600 3440
Portata acqua l/h 91,9 119,9 150 181,9 238,1 330,3 250,6 365,7 444,6 316,6 444,8 587,9
Perdita di carico kPa 5,7 8,8 12,2 2,9 4,8 7,9 5,8 11,8 16 4,1 8,9 14,2
DATI SONORI (Riferiti alla norma UNI EN 3741 e UNI EN 3744)
Potenza sonora Lw dB(A) 38 45 52 39 46 53 41 47 53 42 48 54
Pressione sonora media Lp a 3m dB(A) 29 36 43 30 37 44 32 38 44 33 39 45
DATI ELETTRICI
Alimentazione V/F/Hz 230 / 1 / 50
Potenza massima assorbita W 5 7 11 6 9 19 7 11 20 8 12 24
¹ Temperatura aria 27°C b.s., 19°C b.u., temperatura acqua ingresso 7°C, temperatura acqua in uscita 12°C.
² Temperatura aria 20°C b.s., 15°C b.u. max, temperatura acqua ingresso 50°C (con portata acqua uguale alle condizioni standard di raffrescamento).
³ Temperatura aria 20°C b.s., 15°C b.u. max, temperatura acqua ingresso 45°C, temperatura acqua in uscita 40°C.
Portata aria misurata con filtri puliti.
