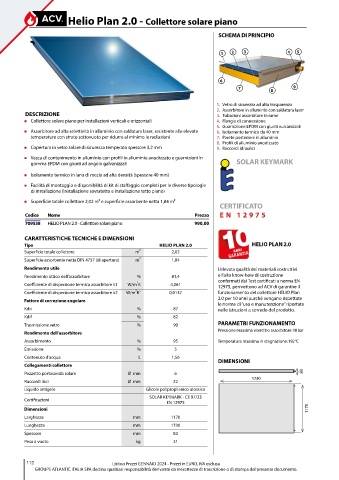

Page 114 - ACV - LISTINO ACS 2024 - FIDRA

Helio Plan 2.0 - Collettore solare piano

SCHEMA DI PRINCIPIO

1 2 3 4 5

6
7 8 9

1. Vetro di sicurezza ad alta trasparenza
2. Assorbitore in alluminio con saldatura laser
DESCRIZIONE 3. Tubazioni assorbitore in rame
„ Collettore solare piano per installazioni verticali e orizzontali 4. Flangia di connessione
5. Guarnizione EPDM con giunti vulcanizzati
„ Assorbitore ad alta selettività in alluminio con saldatura laser, resistente alle elevate 6. Isolamento termico da 40 mm
temperature con strato sottovuoto per ridurre al minimo le radiazioni 7. Parete posteriore in alluminio
8. Profili di alluminio anodizzato
„ Copertura in vetro solare di sicurezza temperato spessore 3,2 mm 9. Raccordi idraulici
„ Vasca di contenimento in alluminio con profili in alluminio anodizzato e guarnizioni in
gomma EPDM con giunti ad angolo galvanizzati SOLAR KEYMARK

„ Isolamento termico in lana di roccia ad alta densità (spessore 40 mm)
„ Facilità di montaggio e disponibilità di kit di staffaggio completi per le diverse tipologie
di installazione (installazione sovratetto e installazione tetto piano)

„ Superficie totale collettore 2,02 m² e superficie assorbente netta 1,84 m²
CERTIFICATO
Codice Nome Prezzo E N 12975
709538 HELIO PLAN 2.0 - Collettore solare piano 990,00

CARATTERISTICHE TECNICHE E DIMENSIONI
Tipo HELIO PLAN 2.0 HELIO PLAN 2.0
Superficie totale collettore m 2 2,02
Superficie assorbente netta DIN 4757 (di apertura) m 2 1,84
Rendimento utile L’elevata qualità dei materiali costruttivi
Rendimento ottico dell'assorbitore % 81,4 e l’alto know-how di costruzione
confermati dai Test certificati a norma EN
2
Coefficiente di dispersione termica assorbitore k1 W/m K 4,061 12975, permettono ad ACV di garantire il
2
Coefficiente di dispersione termica assorbitore k2 W/m K 2 0,0137 funzionamento del collettore HELIO Plan
Fattore di correzione angolare 2.0 per 10 anni purchè vengano rispettate
le norme di “uso e manutenzione” riportate
Kdir % 87 nelle istruzioni a corredo del prodotto.
Kdif % 82
Trasmissione vetro % 90 PARAMETRI FUNZIONAMENTO
Pressione massima esercizio assorbitore: 10 bar
Rendimento dell'assorbitore
Assorbimento % 95 Temperatura massima in stagnazione: 192 °C
Emissione % 5
Contenuto d'acqua L 1,56 DIMENSIONI
Collegamenti collettore
Pozzetto portasonda solare Ø mm 6 83
1730
Raccordi lisci Ø mm 22
Liquido antigelo Glicole polipropilenico atossico
SOLAR KEYMARK - CE 97/23
Certificazioni
EN 12975
Dimensioni 1170
Larghezza mm 1170
Lunghezza mm 1730
Spessore mm 83
Peso a vuoto kg 31

112 Listino Prezzi GENNAIO 2024 - Prezzi in EURO, IVA esclusa
