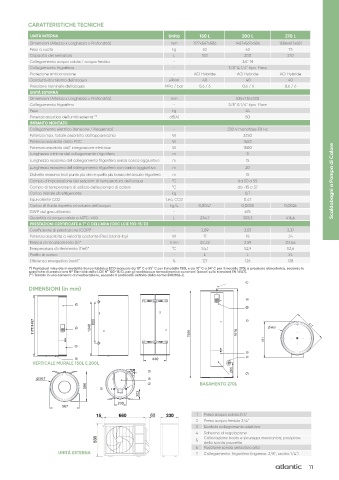

Page 11 - ACV - LISTINO ATLANTIC ACS 2024 - FIDRA

CARATTERISTICHE TECNICHE
UNITÀ INTERNA Unità 150 L 200 L 270 L
Dimensioni (Altezza x Larghezza x Profondità) mm 1177x567x586 1487x567x586 1586x617x651
Peso a vuoto kg 53 63 73
Capacità del serbatoio L 150 200 270
Collegamento acqua calda / acqua fredda - 3⁄4” M
Collegamento frigorifero - 3/8" & 1/4" tipo Flare
Protezione anticorrosione - ACI Hybride ACI Hybride ACI Hybride
Conduttività minima dell'acqua μS/cm 40 40 40
Pressione nominale dell'acqua MPa / bar 0,6 / 6 0,6 / 6 0,6 / 6
UNITÀ ESTERNA
Dimensioni (Altezza x Larghezza x Profondità) mm 535x735x330
Collegamento frigorifero - 3/8" & 1/4" tipo Flare
Peso kg 24
Potenza acustica dell'unità esterna ** dB(A) 50
IMPIANTO MONTATO
Collegamento elettrico (tensione / frequenza) - 230 V monofase 50 Hz
Potenza max. totale assorbita dall'apparecchio W 3250
Potenza assorbita dalla PDC W 1450
Potenza assorbita dall' integrazione elettrica W 1800
Lunghezza minima del collegamento frigorifero m 5
Lunghezza massima del collegamento frigorifero senza carico aggiuntivo m 15
Lunghezza massima del collegamento frigorifero con carico aggiuntivo m 20
Dislivello massimo tra il punto più alto e quello più basso del circuito frigorifero m 15
Campo d'impostazione del setpoint di temperatura dell'acqua °C da 50 a 55 Scaldabagni a Pompa di Calore
Campo di temperatura di utilizzo della pompa di calore °C da -15 a 37
Carico iniziale di refrigerante kg 0,7
Equivalente CO2 t.eq. CO2 0,47
Carico di fluido rispetto al volume dell'acqua kg/L 0,0047 0,0035 0,0026
GWP del gas utilizzato - 675
Quantità di acqua calda a 40°C: V40 L 234,7 303,3 416,6
PRESTAZIONI CERTIFICATE A 7° C DELL'ARIA (CDC LCIE 103-15/D)
Coefficiente di prestazione (COP)* - 3,09 3,07 3,37
Potenza assorbita a velocità costante (Pes) (stand-by) W 17 18 24
Tempo di riscaldamento (tr)* h.mn 02.22 2.59 03.46
54,1
Temperatura di riferimento (Tref)* °C Avvertenze Installazione 53,6 Utilizzo
52,9
Profilo di carico - L L XL
127
Efficienza energetica (nwh)* % 2. Dimensioni 126 138
Avvertenze Installazione Utilizzo
(*) Pestazioni misurate in modalità franco fabbrica ECO manuale da 10° C a 55° C per il modello 150L e da 10° C a 54° C per il modello 270L a pressione atmosferica, secondo le
2.1. Scaldacqua verticale su piedistallo 270 l
specifiche di prestazione NF Eletricité della LCIE N° 103-15/D, per gli scaldacqua termodinamico autonomi (basati sullo standard EN 16147).
(**) Testato in una camenra di riverberazione, secondo il protocollo definito dalla norma EN12102-2.
2.2. Scaldacqua verticali a muro da 150 l e 200 l
DIMENSIONI (in mm)
6

800 617
1048
A 600
1586 1618
651

440
VERTICALE MURALE 150L E 200L
281
7
567
586 BASAMENTO 270L
202 Presa acqua calda 3/4"
Presa acqua fredda 3/4"
230
567 Scatola collegamento elettrico e frigo-
1 Presa acqua calda 3/4" della sonda serbatoio alto
2 Presa acqua fredda 3/4" Posizione boost e sicurezza mecca-
150 l 200 l Presa acqua calda 3/4" 3 Scatola collegamento elettrico
Presa acqua fredda 3/4"
Lato A 1177 1497 4 Schermo di regolazione
Scatola collegamento elettrico Collocazione boots e sicurezza meccanica; posizione
Schermo di regolazione 5 della sonda pozzetto
6 Posizione sonda serbatoio alto
posizione della sonda pozzetto
UNITÀ ESTERNA 7 Collegamento frigorifero (ingresso: 3/8", uscita: 1/4")
Posizione sonda serbatoio alto
