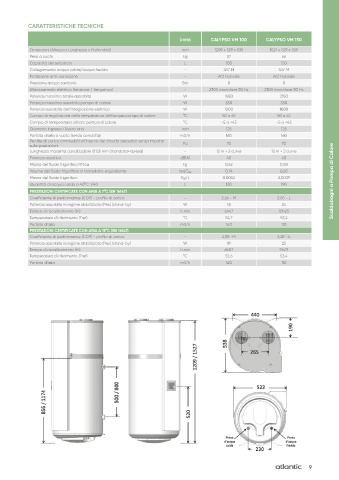

Page 9 - ACV - LISTINO ATLANTIC ACS 2024 - FIDRA
P. 9
CARATTERISTICHE TECNICHE
Unità CALYPSO VM 100 CALYPSO VM 150
Dimensioni (Altezza x Larghezza x Profondità) mm 1209 x 529 x 539 1527 x 529 x 539
Peso a vuoto kg 57 66
Capacità del serbatoio L 100 150
Collegamento acqua calda/acqua fredda - 3⁄4” M 3⁄4” M
Protezione anti-corrosione - ACI Hybride ACI Hybride
Pressione acqua sanitario Bar 8 8
Allacciamento elettrico (tensione / frequenza) - 230V monofase 50 Hz 230V monofase 50 Hz
Potenza massima totale assorbita W 1550 2150
Potenza massima assorbita pompa di calore W 350 350
Potenza assorbita dell’integrazione elettrica W 1200 1800
Campo di regolazione della temperatura dell’acqua pompa di calore °C 50 a 62 50 a 62
Campo di temperatura utilizzo pompa di calore °C -5 a +43 -5 a +43
Diametro Ingresso/Uscita aria mm 125 125
Portata d’aria a vuoto (senza condotta) m3/h 160 160
Perdite di carico ammissibili all’interno del circuito aeraulico senza impatto Pa 70 70
sulle prestazioni
Lunghezza massima canalizzabile Ø125 mm (mandata+ripresa) - 12 m + 2 curve 12 m + 2 curve
Potenza acustica dB(A) 45 45
Massa del fluido frigorifero R134a kg 0,52 0,58
Volume del fluido frigorifero in tonnellata-equivalente teqC02 0,74 0,83
Massa del fluido frigorifero Kg/L 0,0052 0,0039 Scaldabagni a Pompa di Calore
Quantità di acqua calda a 40°C: V40 L 130 190
PRESTAZIONI CERTIFICATE CON ARIA A 7°C (EN 16147)
Coefficiente di performance (COP) - profilo di carico - 2,66 - M 3,05 - L
Potenza assorbita in regime stabilizzato (Pes) (stand-by) W 18 24
Tempo di riscaldamento (th) h.min 6h47 10h25
Temperatura di riferimento (Tref) °C 52,7 53,2
Portata d’aria m3/h 140 110
PRESTAZIONI CERTIFICATE CON ARIA A 15°C (EN 16147)
Coefficiente di performance (COP) - profilo di carico - 2,88 -M 3,28 - L
Potenza assorbita in regime stabilizzato (Pes) (stand-by) W 19 25
Tempo di riscaldamento (th) h.min 6h07 9h29
Temperatura di riferimento (Tref) °C 52,6 53,4
Portata d’aria m3/h 140 110
9
