Page 13 - ACV - LISTINO ATLANTIC ACS 2024 - FIDRA

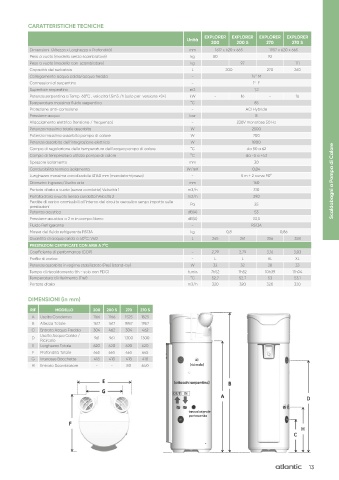

CARATTERISTICHE TECNICHE

EXPLORER EXPLORER EXPLORER EXPLORER
Unità
200 200 S 270 270 S
Dimensioni (Altezza x Larghezza x Profondità) mm 1617 x 620 x 665 1957 x 620 x 665
Peso a vuoto (modello senza scambiatore) kg 80 92
Peso a vuoto (modello con scambiatore) kg 97 111
Capacità del serbatoio L 200 270 260
Collegamento acqua calda/acqua fredda - ¾” M
Connessioni al serpentino - 1” F
Superficie serpentino m2 1,2
Potenza serpentina a Temp 60°C , velocità 1,5m3 /h (solo per versione «S») kW - 16 - 16
Temperatura massima fluido serpentina °C 85
Protezione anti-corrosione - ACI Hybride
Pressione acqua bar 8
Allacciamento elettrico (tensione / frequenza) - 230V monofase 50 Hz
Potenza massima totale assorbita W 2500
Potenza massima assorbita pompa di calore W 700
Potenza assorbita dell’integrazione elettrica W 1800
Campo di regolazione della temperatura dell’acqua pompa di calore °C da 50 a 62
Campo di temperatura utilizzo pompa di calore °C da -5 a +43
Spessore isolamento mm 30
Conducibilità termica isolamento W/mK 0,04
Lunghezza massima canalizzabile Ø160 mm (mandata+ripresa) - 5 m + 2 curve 90°
Diametro Ingresso/Uscita aria mm 160 Scaldabagni a Pompa di Calore
Portata d’aria a vuoto (senza condotto) Velocità 1 m3/h 310
Portata d’aria a vuoto (senza condotto) Velocità 2 m3/h 390
Perdite di carico ammissibili all’interno del circuito aeraulico senza impatto sulle Pa 25
prestazioni
Potenza acustica dB(A) 53
Pressione acustica a 2 m in campo libero dB(A) 33,5
Fluido Refrigerante - R513A
Massa del fluido refrigerante R513A kg 0,8 0,86
Quantità di acqua calda a 40°C: V40 L 265 261 356 358
PRESTAZIONI CERTIFICATE CON ARIA A 7°C
Coefficiente di performance (COP) - 2,79 2,79 3,16 3,03
Profilo di carico - L L XL XL
Potenza assorbita in regime stabilizzato (Pes) (stand-by) W 32 32 28 33
Tempo di riscaldamento (th - solo con PDC) h.min 7h52 7h52 10h39 11h04
Temperatura di riferimento (Tref) °C 52,7 52,7 53 53,1
Portata d’aria m3/h 320 320 320 320

DIMENSIONI (in mm)
RIF MODELLO 200 200 S 270 270 S
A Uscita Condensa 1166 1166 1525 1525
B Altezza Totale 1617 1617 1957 1957
C Entrata Acqua Fredda 304 462 304 462
Uscita Acqua Calda /
D 961 961 1300 1300
Ricircolo
E Larghezza Totale 620 620 620 620
F Profondità Totale 665 665 665 665
G Interasse Bocchette 418 418 418 418
H Entrata Scambiatore - - 80 640 (ricircolo)

tasca laterale
portasonda

13
