VENTILCONVETTORI

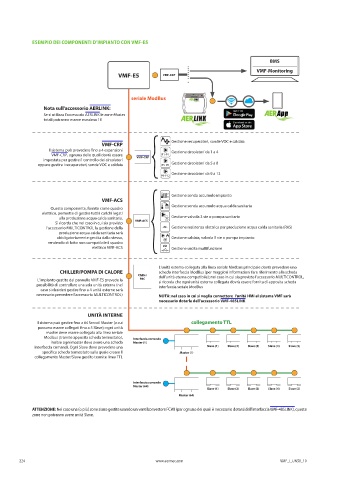

ESEMPIO DEI COMPONENTI D’IMPIANTO CON VMF-E5

BMS

VMF-Monitoring
VMF-E5 VMF-EXP

RS485 RST
seriale ModBus ON Tx Rx
Nota sull’accessorio AERLINK:
Se si utilizza l’accessorio AERLINK le zone Master
totali potranno essere massimo 10

Gestione recuperatori, sonde VOC e caldaia
VMF-CRP
Il sistema può prevedere no a 4 espansioni Gestione circolatori da 1 a 4
VMF-CRP, ognuna delle quali dovrà essere VMF-CRP P1-P4
impostata per gestire il controllo dei circolatori
oppure gestire i recuperatori, sonde VOC e caldaia P5-P8 Gestione circolatori da 5 a 8
Gestione circolatori da 9 a 12
P9-P12

Gestione sonda accumulo impianto
VMF-ACS
Gestione sonda accumulo acqua calda sanitaria
Questo componente, fornito come quadro
elettrico, permette di gestire tutti i carichi legati
alla produzione acqua calda sanitaria. Gestione valvola 3 vie o pompa sanitario
Si ricorda che nel caso in cui sia previsto VMF-ACS
l’accessorio MULTICONTROL la gestione della Gestione resistenza elettrica per produzione acqua calda sanitaria (RAS)
produzione acqua calda sanitaria sarà
obbligatoriamente gestita dallo stesso, Gestione caldaia, valvola 3 vie o pompa impianto

rendendo di fatto non compatibile il quadro
elettrico VMF-ACS I/O Gestione uscita multifunzione

L’unità esterna collegata alla linea seriale Modbus principale dovrà prevedere una
CHILLER/POMPA DI CALORE scheda interfaccia ModBus (per maggiori informazioni fare riferimento alla scheda
Chiller dell’unità eterna compatibile); nel caso in cui sia previsto l’accessorio MULTICONTROL,
L’impianto gestito dal pannello VMF-E5 prevede la PdC si ricorda che ogni unità esterna collegata dovrà essere fornita di apposita scheda
possibilità di controllare una sola unità esterna (nel interfaccia seriale ModBus
caso si desideri gestire no a 4 unità esterne sarà
necessario prevedere l’accessorio MULTICONTROL) NOTA: nel caso in cui si voglia connettere l’unità HMI al sistema VMF sarà
necessario dotarla dell’accessorio VMF-485LINK

UNITÀ INTERNE
Il sistema può gestire no a 64 fancoil Master (a cui collegamento TTL
possono essere collegati no a 5 Slave); ogni unità
master deve essere collegata alla linea seriale
Modbus (tramite apposita scheda termostato), Interfaccia comando
inoltre ogni master deve avere una scheda Master (1)
interfaccia comandi. Ogni Slave deve prevedere una Slave (1) Slave (2) Slave (3) Slave (4) Slave (5)
speci ca scheda termostato sulla quale creare ll Master (1)
collegamento Master/Slave gestito tramite linea TTL

Interfaccia comando
Master (64)
Slave (1) Slave (2) Slave (3) Slave (4) Slave (5)
Master (64)

ATTENZIONE: Nel caso una (o più) zone siano gestite usando un ventilconvettore FCWI (per ognuno dei quali è necessario dotarsi dell’interfaccia VMF-485LINK), queste
zone non potranno avere unità Slave.
