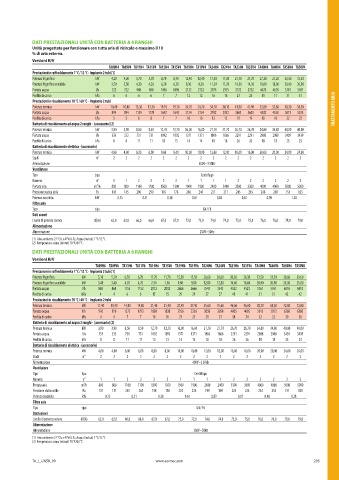

DATI PRESTAZIONALI UNITÀ CON BATTERIA A 4 RANGHI
Unità progettate per funzionare con tutta aria di ricircolo o massimo il 10
% di aria esterna.
Versioni H/V
TA09H4 TA09V4 TA11H4 TA11V4 TA15H4 TA15V4 TA19H4 TA19V4 TA24H4 TA24V4 TA33H4 TA33V4 TA40H4 TA40V4 TA50H4 TA50V4

Prestazioni in raffreddamento 7 °C / 12 °C - Impianto 2 tubi (1)
Potenza frigorifera kW 4,20 4,20 5,70 5,70 8,70 8,70 12,40 12,40 17,30 17,30 21,70 21,70 27,20 27,20 33,50 33,50
Potenza frigorifera sensibile kW 3,50 3,50 4,20 4,20 6,20 6,20 8,30 8,30 11,20 11,20 14,30 14,30 18,00 18,00 20,90 20,90
l/h
Portata acqua kPa 722 722 980 980 1496 1496 2132 2132 2975 2975 3732 3732 4678 4678 5761 5761
TRATTAMENTO ARIA Prestazioni in riscaldamento 70 °C / 60 °C - Impianto 2 tubi 10,40 10,40 13,30 13,30 19,10 19,10 24,70 24,70 34,10 34,10 41,90 41,90 52,80 52,80 58,30 58,30 TRATTAMENTO ARIA
12
7
6
6
Perdita di carico
12
16
31
7
11
31
23
16
11
6
23
6
Potenza termica
kW
1139
894
3603
l/h
2124
2932
2124
4538
1642
1642
4538
2932
3603
5013
5013
894
1139
Portata acqua
10
Perdita di carico
10
22
8
8
5
19
10
22
19
7
7
5
kPa
13
13
10
Batteria di riscaldamento ad acqua 2 ranghi - (accessorio) (2)
Potenza termica kW 3,90 3,90 8,50 8,50 12,70 12,70 16,00 16,00 21,70 21,70 26,70 26,70 34,80 34,80 40,00 40,00
Portata acqua l/h 333 333 731 731 1092 1092 1371 1371 1866 1866 2291 2291 2988 2988 3439 3439
Perdita di carico kPa 8 8 11 11 13 13 14 14 18 18 26 26 18 18 23 23
Batteria di riscaldamento elettrica - (accessorio)
Potenza termica kW 4,00 4,00 6,00 6,00 8,00 8,00 10,00 10,00 12,00 12,00 16,00 16,00 20,00 20,00 24,00 24,00

Stadi n° 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Alimentazione 400V~3 50Hz
Ventilatore
Tipo tipo Centrifugo
Numero n° 1 1 2 2 2 2 1 1 1 1 2 2 2 2 2 2
Portata aria m³/h 800 800 1100 1100 1500 1500 1900 1900 2400 2400 3300 3300 4000 4000 5000 5000
Pressione statica utile Pa 145 145 290 290 176 176 240 240 211 211 245 245 248 248 153 153
Potenza assorbita kW 0.25 0.31 0.38 0.61 0.83 0.81 0.98 1.28

Filtro aria
Tipo tipo G4 / F6
Dati sonori
Livello di potenza sonora dB(A) 62,0 62,0 66,0 66,0 67,0 67,0 72,0 72,0 74,0 74,0 75,0 75,0 76,0 76,0 79,0 79,0
Alimentazione
Alimentazione 230V~50Hz
(1) Aria ambiente 27 °C b.s.47% U.R.; Acqua (in/out) 7 °C/12 °C

(2) Temperatura acqua (in/out) 70 °C/60 °C.
DATI PRESTAZIONALI UNITÀ CON BATTERIA A 6 RANGHI
Versioni H/V
TA09H6 TA09V6 TA11H6 TA11V6 TA15H6 TA15V6 TA19H6 TA19V6 TA24H6 TA24V6 TA33H6 TA33V6 TA40H6 TA40V6 TA50H6 TA50V6
Prestazioni in raffreddamento 7 °C / 12 °C - Impianto 2 tubi (1)
Potenza frigorifera kW 5,10 5,10 6,70 6,70 11,70 11,70 15,50 15,50 20,60 20,60 26,30 26,30 33,50 33,50 39,60 39,60
Potenza frigorifera sensibile kW 3,40 3,40 4,70 4,70 7,50 7,50 9,80 9,80 12,80 12,80 16,60 16,60 20,90 20,90 25,00 25,00

Portata acqua l/h 868 868 1152 1152 2012 2012 2666 2666 3543 3543 4523 4523 5761 5761 6810 6810
Perdita di carico kPa 4 4 6 6 15 15 29 29 27 27 41 41 31 31 42 42
Prestazioni in riscaldamento 70 °C / 60 °C - Impianto 2 tubi
Potenza termica kW 11,40 11,40 14,80 14,80 21,40 21,40 27,40 27,40 35,60 35,60 46,60 46,60 58,30 58,30 72,80 72,80
Portata acqua l/h 976 976 1273 1273 1838 1838 2356 2356 3058 3058 4005 4005 5013 5013 6260 6260
Perdita di carico kPa 4 4 7 7 16 16 23 23 21 21 34 34 22 22 30 30
Batteria di riscaldamento ad acqua 2 ranghi - (accessorio) (2)
Potenza termica kW 3,90 3,90 8,50 8,50 12,70 12,70 16,00 16,00 21,70 21,70 26,70 26,70 34,80 34,80 40,00 40,00

Portata acqua l/h 333 333 731 731 1092 1092 1371 1371 1866 1866 2291 2291 2988 2988 3439 3439
Perdita di carico kPa 8 8 11 11 13 13 14 14 18 18 26 26 18 18 23 23
Batteria di riscaldamento elettrica - (accessorio)
Potenza termica kW 4,00 4,00 6,00 6,00 8,00 8,00 10,00 10,00 12,00 12,00 16,00 16,00 20,00 20,00 24,00 24,00
Stadi n° 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Alimentazione 400V~3 50Hz
Ventilatore

Tipo tipo Centrifugo
Numero n° 1 1 2 2 2 2 1 1 1 1 2 2 2 2 2 2
Portata aria m³/h 800 800 1100 1100 1500 1500 1900 1900 2400 2400 3300 3300 4000 4000 5000 5000
Pressione statica utile Pa 131 131 265 265 158 158 224 224 199 199 224 224 234 234 131 131
Potenza assorbita kW 0.25 0.31 0.38 0.61 0.83 0.81 0.98 1.28
Filtro aria
Tipo tipo G4 / F6
Dati sonori

Livello di potenza sonora dB(A) 62,0 62,0 66,0 66,0 67,0 67,0 72,0 72,0 74,0 74,0 75,0 75,0 76,0 76,0 79,0 79,0
Alimentazione
Alimentazione 230V~50Hz
(1) Aria ambiente 27 °C b.s.47% U.R.; Acqua (in/out) 7 °C/12 °C
(2) Temperatura acqua (in/out) 70 °C/60 °C.

TA_I_UN50_09 www.aermec.com 293
