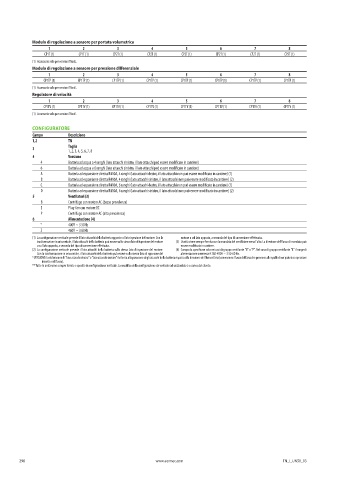

Modulo di regolazione a sensore per portata volumetrica
1 2 3 4 5 6 7 8
CP1T (1) CP1T (1) CP2T (1) CP2T (1) CP2T (1) CP2T (1) CP2T (1) CP2T (1)
(1) Accessorio solo per versioni TNxxE.
Modulo di regolazione a sensore per pressione differenziale
1 2 3 4 5 6 7 8
CP1TP (1) CP1TP (1) CP1TP (1) CP1TP (1) CP1TP (1) CP1TP (1) CP1TP (1) CP1TP (1)
(1) Accessorio solo per versioni TNxxE.
Regolatore di velocità
1 2 3 4 5 6 7 8
CP1TV (1) CP1TV (1) CP1TV (1) CP1TV (1) CP1TV (1) CP1TV (1) CP1TV (1) CP1TV (1) TRATTAMENTO ARIA
(1) Accessorio solo per versioni TNxxE.

CONFIGURATORE
Campo Descrizione
1,2 TN
3 Taglia
1, 2, 3, 4, 5, 6, 7, 8

4 Versione
4 Batteria ad acqua a 4 ranghi (lato attacchi sinistro, il lato attacchi può essere modificato in cantiere)
6 Batteria ad acqua a 6 ranghi (lato attacchi sinistro, il lato attacchi può essere modificato in cantiere)
A Batteria ad espansione diretta R410A, 4 ranghi (lato attacchi destro, il lato attacchi non può essere modificato in cantiere) (1)
B Batteria ad espansione diretta R410A, 4 ranghi (lato attacchi sinistro, il lato attacchi non può essere modificato in cantiere) (2)
C Batteria ad espansione diretta R410A, 6 ranghi (lato attacchi destro, il lato attacchi non può essere modificato in cantiere) (1)
D Batteria ad espansione diretta R410A, 6 ranghi (lato attacchi sinistro, il lato attacchi non può essere modificato in cantiere) (2)
5 Ventilatori (3)
B Centrifugo con motore AC (bassa prevalenza)
E Plug-fan con motore EC
P Centrifugo con motore AC (alta prevalenza)
6 Alimentazione (4)
° 400V ~ 3 50Hz
Z 460V ~ 3 60Hz
(1) La configurazione verticale prevede il lato attacchi della batteria opposto al lato ispezione del motore. Con la motore o sul lato opposto, a seconda del tipo di conversione effettuata.
trasformazione in orizzontale, il lato attacchi della batteria può essere sullo stesso lato di ispezione del motore (3) L'unità viene sempre fornita con la mandata del ventilatore verso l'alto. La direzione del flusso di mandata può
o sul lato opposto, a seconda del tipo di conversione effettuata. essere modificata in cantiere.
(2) La configurazione verticale prevede il lato attacchi della batteria sullo stesso lato di ispezione del motore. (4) Campo da specificare solo nei casi di gruppo ventilante "B" o "P". Nel caso di gruppo ventilante "E" il range di
Con la trasformazione in orizzontale, il lato attacchi della batteria può essere sullo stesso lato di ispezione del alimentazione ammessa è 380-480V ~ 3 50-60 Hz.
* VERSIONE: la definizione di "lato attacchi destro" o "lato attacchi sinistro" è riferita alla posizione degli attacchi della batteria rispetto alla direzione del flusso d'aria (convezione: flusso dell'aria che proviene alle spalle di un ipotetico operatore
inserito nel flusso).
** Tutte le unità sono sempre fornite e spedite in configurazione verticale. La modifica della configurazione da verticale ad orizzontale è a carico del cliente.
