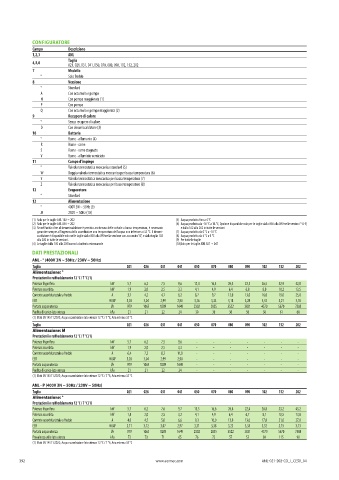

CONFIGURATORE
Campo Descrizione
1,2,3 ANL
4,5,6 Taglia
021, 026, 031, 041, 050, 070, 080, 090, 102, 152, 202
7 Modello
° Solo freddo
8 Versione
° Standard
A Con accumulo e pompa
N Con pompa maggiorata (1)
P Con pompa
Q Con accumulo e pompa maggiorata (2)
9 Recupero di calore
° Senza recupero di calore
D Con desurriscaldatore (3)
10 Batterie
° Rame - allumunio (4)
R Rame - rame
S Rame - rame stagnato ARIA-ACQUA
V Rame - alluminio verniciato
11 Campo d’impiego
° Valvola termostatica meccanica standard (5)
W Doppia valvola termostatica meccanica per bassa temperatura (6)
Y Valvola termostatica meccanica per bassa temperatura (7)
Z Valvola termostatica meccanica per basse temperature (8)
12 Evaporatore
° Standard
13 Alimentazione
° 400V 3N ~ 50Hz (9)
M 230V ~ 50Hz (10)
(1) Solo per le taglie ANL 102 ÷ 202 (5) Acqua prodotta fino a 4 °C
(2) Solo per le taglie ANL 050 ÷ 202 (6) Acqua prodotta da -10 °C a 18 °C; Opzione disponibile solo per le taglie dalla 050 alla 090 nelle versioni °-A-Q
(3) Se nell'unità oltre al desurriscaldatore è prevista anche una delle valvole a bassa temperatura, è necessario e dalla 102 alla 202 in tutte le versioni
garantire sempre all'ingresso dello scambiatore una temperatura dell'acqua non inferiore ai 35 °C. Il desurri- (7) Acqua prodotta da 0 °C a -10 °C
scaldatore è disponibile solo nelle taglie dalla 050 alla 090 nella versione con accumulo "A", e dalla taglia 102 (8) Acqua prodotta da 4 °C a 0 °C
alla 202 in tutte le versioni. (9) Per tutte le taglie
(4) Le taglie dalla 102 alla 202 hanno la batteria microcanale (10) Solo per le taglie ANL 021 ÷ 041
DATI PRESTAZIONALI
ANL - ° (400V 3N ~ 50Hz / 230V ~ 50Hz)
Taglia 021 026 031 041 050 070 080 090 102 152 202
Alimentazione: °
Prestazioni in raffreddamento 12 °C / 7 °C (1)
Potenza frigorifera kW 5,7 6,2 7,5 9,6 13,4 16,4 20,4 22,2 26,5 32,9 42,8
Potenza assorbita kW 1,9 2,0 2,5 3,3 4,1 4,9 6,4 6,8 8,0 10,2 13,5
Corrente assorbita totale a freddo A 3,7 4,2 4,7 6,2 8,7 9,7 12,0 13,0 16,0 19,0 25,0
EER W/W 3,03 3,04 2,99 2,90 3,26 3,33 3,18 3,28 3,32 3,21 3,18
Portata acqua utenza l/h 979 1065 1289 1649 2302 2835 3522 3831 4570 5670 7388
Perdita di carico lato utenza kPa 21 21 22 24 30 30 36 50 58 61 68
(1) Dati EN 14511:2022; Acqua scambiatore lato utenza 12 °C / 7 °C; Aria esterna 35 °C
Taglia 021 026 031 041 050 070 080 090 102 152 202

Alimentazione: M
Prestazioni in raffreddamento 12 °C / 7 °C (1)
Potenza frigorifera kW 5,7 6,2 7,5 9,6 - - - - - - -
Potenza assorbita kW 1,9 2,0 2,5 3,3 - - - - - - -
Corrente assorbita totale a freddo A 6,4 7,3 8,2 11,0 - - - - - - -
EER W/W 3,03 3,04 2,99 2,90 - - - - - - -
Portata acqua utenza l/h 979 1065 1289 1649 - - - - - - -
Perdita di carico lato utenza kPa 21 21 22 24 - - - - - - -
(1) Dati EN 14511:2022; Acqua scambiatore lato utenza 12 °C / 7 °C; Aria esterna 35 °C
ANL - P (400V 3N ~ 50Hz / 230V ~ 50Hz)
Taglia 021 026 031 041 050 070 080 090 102 152 202
Alimentazione: °
Prestazioni in raffreddamento 12 °C / 7 °C (1)
Potenza frigorifera kW 5,7 6,2 7,6 9,7 13,5 16,6 20,6 22,4 26,8 33,2 43,2
Potenza assorbita kW 1,8 2,0 2,5 3,2 4,1 4,9 6,4 6,7 8,1 10,5 13,8
Corrente assorbita totale a freddo A 4,0 4,5 5,0 6,6 9,3 10,0 13,0 13,0 17,0 21,0 27,0
EER W/W 3,11 3,12 3,07 2,97 3,31 3,38 3,23 3,35 3,32 3,15 3,13
Portata acqua utenza l/h 979 1065 1289 1649 2302 2835 3522 3831 4570 5670 7388
Prevalenza utile lato utenza kPa 73 73 71 65 76 72 57 52 84 115 90
(1) Dati EN 14511:2022; Acqua scambiatore lato utenza 12 °C / 7 °C; Aria esterna 35 °C

392 www.aermec.com ANL-021-202-CO_I_CE50_04
