Page 397 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA
P. 397
ANL021 ANL026 ANL031 ANL041 ANL050 ANL070 ANL080 ANL090 ANL102 ANL152 ANL202
Livello di potenza sonora dB(A) 61,0 61,0 68,0 68,0 69,0 69,0 69,0 68,0 76,0 77,0 78,0
Livello di pressione sonora (1 m) dB(A) 29,8 29,8 36,8 36,8 37,6 37,6 37,6 36,6 44,5 45,5 46,5
(1) La carica riportata in tabella è un valore stimato e preliminare. Il valore finale della carica di refrigerante è riportato nella targhetta tecnica dell'unità. Per maggiori informazioni contattare sede.
(2) Potenza sonora: calcolata sulla base di misure effettuate in accordo con la normativa UNI EN ISO 9614-2, nel rispetto di quanto richiesto dalla certificazione Eurovent.; Pressione sonora misurata in campo libero, a 10 m di distanza dalla
superficie esterna dell’unità (in accordo con la UNI EN ISO 3744).

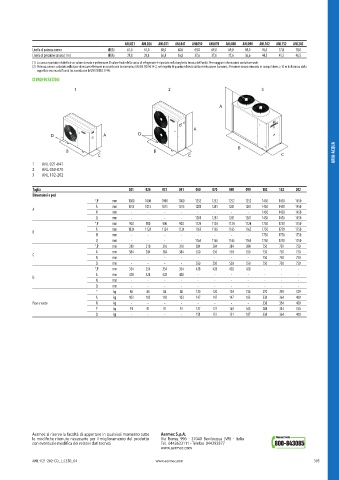

DIMENSIONI
1 2 3
A
A
D A D
ARIA-ACQUA B C B C B C ARIA-ACQUA
1
ANL 050-070
2 ANL 021-041
3 ANL 102-202
Taglia 021 026 031 041 050 070 080 090 102 152 202
Dimensioni e pesi
°,P mm 1000 1000 1000 1000 1252 1252 1252 1252 1450 1450 1450
A mm 1015 1015 1015 1015 1281 1281 1281 1281 1450 1450 1450
A
N mm - - - - - - - - 1450 1450 1450
Q mm - - - - 1281 1281 1281 1281 1450 1450 1450
°,P mm 900 900 900 900 1124 1124 1124 1124 1750 1750 1750
A mm 1124 1124 1124 1124 1165 1165 1165 1165 1750 1750 1750
B
N mm - - - - - - - - 1750 1750 1750
Q mm - - - - 1165 1165 1165 1165 1750 1750 1750
°,P mm 310 310 310 310 384 384 384 384 750 750 750
A mm 384 384 384 384 550 550 550 550 750 750 750
C
N mm - - - - - - - - 750 750 750
Q mm - - - - 550 550 550 550 750 750 750
°,P mm 354 354 354 354 428 428 428 428 - - -
A mm 428 428 428 428 - - - - - - -
D
N mm - - - - - - - - - - -
Q mm - - - - - - - - - - -
° kg 86 86 86 86 120 120 120 156 270 293 329
A kg 103 103 103 103 147 147 147 183 338 364 400
Peso a vuoto N kg - - - - - - - - 338 364 400
P kg 91 91 91 91 127 127 163 163 288 314 350
Q kg - - - - 151 151 151 187 338 364 400
Aermec si riserva la facoltà di apportare in qualsiasi momento tutte Aermec S.p.A.
le modi che ritenute necessarie per il miglioramento del prodotto Via Roma, 996 - 37040 Bevilacqua (VR) - Italia
con eventuale modi ca dei relativi dati tecnici. Tel. 0442633111 - Telefax 044293577
www.aermec.com
ANL-021-202-CO_I_CE50_04 www.aermec.com 395
