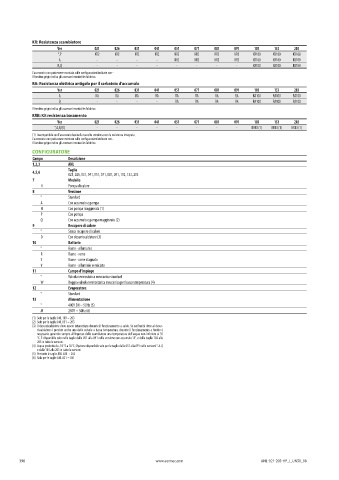

Page 400 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

KR: Resistenza scambiatore
Ver 021 026 031 041 051 071 081 091 103 153 203
°,P KR2 KR2 KR2 KR2 KR2 KR2 KR2 KR2 KR100 KR100 KR100
A - - - - KR2 KR2 KR2 KR2 KR100 KR100 KR100
N,Q - - - - - - - - KR100 KR100 KR100
L'accessorio non può essere montato sulle configurazioni indicate con -
Il fondino grigio indica gli accessori montati in fabbrica
RA: Resistenza elettrica antigelo per il serbatoio d'accumulo
Ver 021 026 031 041 051 071 081 091 103 153 203
A RA RA RA RA RA RA RA RA RA100 RA100 RA100
Q - - - - RA RA RA RA RA100 RA100 RA100
Il fondino grigio indica gli accessori montati in fabbrica
KRB: Kit resistenza basamento
Ver 021 026 031 041 051 071 081 091 103 153 203
°,A,N,P,Q - - - - - - - - KRB3 (1) KRB3 (1) KRB3 (1)
(1) Incompatibile con l'accessorio bacinella raccolta condensa con la resistenza integrata.
L'accessorio non può essere montato sulle configurazioni indicate con -
Il fondino grigio indica gli accessori montati in fabbrica
CONFIGURATORE
Campo Descrizione
1,2,3 ANL
Taglia
4,5,6
021, 026, 031, 041, 051, 071, 081, 091, 103, 153, 203
7 Modello
H Pompa di calore
8 Versione
° Standard
A Con accumulo e pompa
N Con pompa maggiorata (1)
P Con pompa
Q Con accumulo e pompa maggiorata (2)
9 Recupero di calore
° Senza recupero di calore
D Con desurriscaldatore (3)
10 Batterie
° Rame - allumunio
R Rame - rame
S Rame - rame stagnato
V Rame - alluminio verniciato
11 Campo d’impiego
° Valvola termostatica meccanica standard
W Doppia valvola termostatica meccanica per bassa temperatura (4)
12 Evaporatore
° Standard
13 Alimentazione
° 400V 3N ~ 50Hz (5)
M 230V ~ 50Hz (6)
(1) Solo per le taglie ANL 103 ÷ 203
(2) Solo per le taglie ANL 051 ÷ 203
(3) Il desurriscaldatore deve essere intercettato durante il funzionamento a caldo. Se nell'unità oltre al desur-
riscaldatore è previsto anche una delle valvole a bassa temperatura, durante il funzionamento a freddo è
necessario garantire sempre all'ingresso dello scambiatore una temperatura dell'acqua non inferiore ai 35
°C. È disponibile solo nelle taglie dalla 051 alla 091 nella versione con accumulo "A", e dalla taglia 103 alla
203 in tutte le versioni.
(4) Acqua prodotta da -10 °C a 18 °C; Opzione disponibile solo per le taglie dalla 051 alla 091 nelle versioni °-A-Q
e dalla 103 alla 203 in tutte le versioni
(5) Per tutte le taglie ANL 021 ÷ 203
(6) Solo per le taglie ANL 021 ÷ 041
