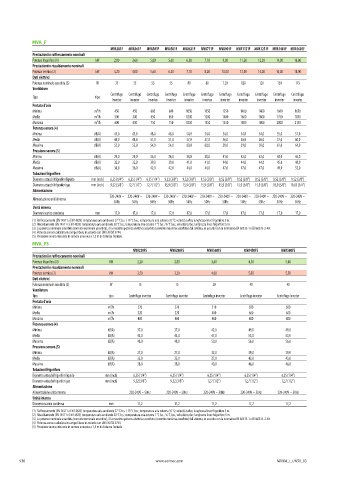

Page 940 - AERMEC - CATALOGO PRODOTTI 2024 - FIDRA

MVA_F
MVA281F MVA361F MVA501F MVA561F MVA631F MVA711F MVA901F MVA1121F MVA1251F MVA1401F MVA1601F
Prestazioni in raffrescamento nominali
Potenza frigorifera (1) kW 2,80 3,60 5,00 5,60 6,30 7,10 9,00 11,20 12,50 14,00 16,00
Prestazioni in riscaldamento nominali
Potenza termica (2) kW 3,20 4,00 5,60 6,30 7,10 8,00 10,00 12,50 14,00 16,00 18,00
Dati elettrici
Potenza nominale assorbita (3) W 35 35 55 55 80 80 120 120 120 150 175
Ventilatore
Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo Centrifugo
Tipo tipo
inverter inverter inverter inverter inverter inverter inverter inverter inverter inverter inverter
Portata d’aria
Minima m³/h 450 450 600 600 1050 1050 1250 1400 1400 1600 1650
Media m³/h 500 500 650 650 1200 1200 1400 1600 1600 1750 1850
Massima m³/h 600 600 750 750 1350 1350 1550 1800 1800 2000 2150
Potenza sonora (4)
Minima dB(A) 45,0 45,0 48,0 48,0 54,0 54,0 54,0 54,0 54,0 55,0 57,0
Media dB(A) 48,0 48,0 51,0 51,0 57,0 57,0 56,0 56,0 56,0 57,0 60,0
Massima dB(A) 52,0 52,0 54,0 54,0 60,0 60,0 59,0 59,0 59,0 61,0 64,0
Pressione sonora (5)

Minima dB(A) 29,0 29,0 36,0 36,0 38,0 38,0 41,0 42,0 42,0 43,0 45,0
Media dB(A) 32,0 32,0 39,0 39,0 41,0 41,0 44,0 44,0 44,0 45,0 48,0
Massima dB(A) 36,0 36,0 42,0 42,0 44,0 44,0 47,0 47,0 47,0 49,0 52,0
Tubazioni frigorifere
Diametro attacchi frigoriferi liquido mm (inch) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”) 9,52 (3/8”)
Diametro attacchi frigoriferi gas mm (inch) 9,52 (3/8”) 12,7 (1/2”) 12,7 (1/2”) 15,9 (5/8”) 15,9 (5/8”) 15,9 (5/8”) 15,9 (5/8”) 15,9 (5/8”) 15,9 (5/8”) 15,9 (5/8”) 19,05 (3/4”)
Alimentazione
220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~ 220-240V ~
Alimentazione unità interna
50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz
Unità interna
Diametro scarico condensa mm 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0 17,0
(1) Raffrescamento (EN 14511 e EN 14825) temperatura aria ambiente 27 °C b.s. / 19 °C b.u.; temperatura aria esterna 35 °C; velocità turbo; lunghezza linee frigorifere 5 m.
(2) Riscaldamento (EN 14511 e EN 14825) temperatura aria ambiente 20 °C b.s.; temperatura aria esterna 7 °C b.s. / 6 °C b.u.; velocità turbo; lunghezza linee frigorifere 5 m.
(3) La potenza nominale assorbita (corrente nominale assorbita), è la massima potenza elettrica assorbita (corrente massima assorbita) dal sistema, in accordo con la normativa EN 60335-1 e EN 60335-2-40.
(4) Potenza sonora calcolata in campo libero in accordo con UNI EN ISO 3744.
(5) Pressione sonora misurata in camera anecoica a 1,5 m di distanza frontale.

MVA_FS
MVA220FS MVA280FS MVA360FS MVA450FS MVA500FS
Prestazioni in raffrescamento nominali
Potenza frigorifera (1) kW 2,20 2,80 3,60 4,50 5,00
Prestazioni in riscaldamento nominali
Potenza termica (2) kW 2,50 3,20 4,00 5,00 5,50
Dati elettrici
Potenza nominale assorbita (3) W 15 15 20 40 40
Ventilatore
Tipo tipo Centrifugo inverter Centrifugo inverter Centrifugo inverter Centrifugo inverter Centrifugo inverter
Portata d’aria
Minima m³/h 270 270 310 500 500
Media m³/h 320 320 400 600 600
Massima m³/h 400 400 480 680 680
Potenza sonora (4)

Minima dB(A) 37,0 37,0 42,0 49,0 49,0
Media dB(A) 43,0 43,0 47,0 53,0 53,0
Massima dB(A) 48,0 48,0 50,0 56,0 56,0
Pressione sonora (5)
Minima dB(A) 27,0 27,0 32,0 39,0 39,0
Media dB(A) 33,0 33,0 37,0 43,0 43,0
Massima dB(A) 38,0 38,0 40,0 46,0 46,0
Tubazioni frigorifere
Diametro attacchi frigoriferi liquido mm (inch) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”) 6,35 (1/4”)
Diametro attacchi frigoriferi gas mm (inch) 9,52 (3/8”) 9,52 (3/8”) 12,7 (1/2”) 12,7 (1/2”) 12,7 (1/2”)
Alimentazione
Alimentazione unità interna 220-240V ~ 50Hz 220-240V ~ 50Hz 220-240V ~ 50Hz 220-240V ~ 50Hz 220-240V ~ 50Hz
Unità interna
Diametro scarico condensa mm 17,2 17,2 17,2 17,2 17,2
(1) Raffrescamento (EN 14511 e EN 14825) temperatura aria ambiente 27 °C b.s. / 19 °C b.u.; temperatura aria esterna 35 °C; velocità turbo; lunghezza linee frigorifere 5 m.
(2) Riscaldamento (EN 14511 e EN 14825) temperatura aria ambiente 20 °C b.s.; temperatura aria esterna 7 °C b.s. / 6 °C b.u.; velocità turbo; lunghezza linee frigorifere 5 m. SISTEMI VRF
(3) La potenza nominale assorbita (corrente nominale assorbita), è la massima potenza elettrica assorbita (corrente massima assorbita) dal sistema, in accordo con la normativa EN 60335-1 e EN 60335-2-40.
(4) Potenza sonora calcolata in campo libero in accordo con UNI EN ISO 3744.
(5) Pressione sonora misurata in camera anecoica a 1,5 m di distanza frontale.

938 www.aermec.com MVBM_I_UN50_03
