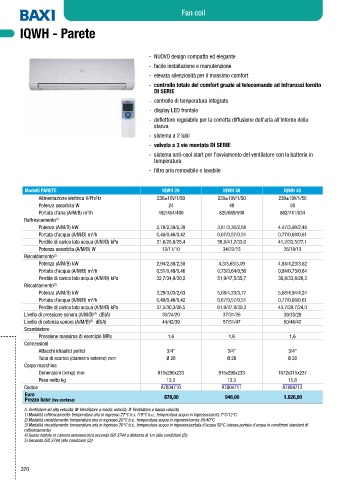

Page 372 - BAXI - LISTINO MARZO 2024 - FIDRA

Fan coil
Fan coil - Light Commercial

IQWH - Parete

- NUOVO design compatto ed elegante
- facile installazione e manutenzione
- elevata silenziosità per il massimo comfort
- controllo totale del comfort grazie al telecomando ad infrarossi fornito
DI SERIE
- controllo di temperatura integrato
- display LED frontale
- deflettore regolabile per la corretta diffusione dell’aria all’interno della
stanza
- sistema a 2 tubi
- valvola a 3 vie montata DI SERIE
- sistema anti-cool start per l’avviamento del ventilatore con la batteria in
temperatura
- filtro aria removibile e lavabile

IQWH (tutte le versioni) Modelli PARETE IQWH 20 IQWH 30 IQWH 40
Alimentazione elettrica V/Ph/Hz 230±10V/1/50 230±10V/1/50 230±10V/1/50

Potenza assorbita W 24 40 50
3

Portata d’aria (A/M/B) m /h 492/454/400 825/689/590 862/741/634
Raffrescamento (1)
Potenza (A/M/B) kW 2,70/2,59/2,39 3,81/3,30/2,88 4,47/3,98/2,48

3

Portata d’acqua (A/M/B) m /h 0,48/0,46/0,42 0,67/0,57/0,51 0,77/0,68/0,61
Perdite di carico lato acqua (A/M/B) kPa 31,6/28,6/25,4 56,8/41,2/33,0 41,2/33,5/27,1

Potenza assorbita (A/M/B) W 13/11/10 34/22/15 26/18/13

Riscaldamento (2)

Potenza (A/M/B) kW 2,94/2,80/2,58 4,3/3,65/3,09 4,84/4,23/3,62

3
Portata d’acqua (A/M/B) m /h 0,51/0,49/0,46 0,73/0,64/0,56 0,84/0,73/0,64

Perdite di carico lato acqua (A/M/B) kPa 32,7/34,9/30,2 51,9/47,5/35,7 36,8/33,8/26,3
Riscaldamento (3)

Potenza (A/M/B) kW 3,29/3,03/2,63 5,08/4,33/3,77 5,68/4,94/4,24

3
Portata d’acqua (A/M/B) m /h 0,48/0,46/0,42 0,67/0,57/0,51 0,77/0,68/0,61

Perdite di carico lato acqua (A/M/B) kPa 37,5/30,3/26,5 61,9/37,9/30,3 43,7/29,7/24,0
(4)
Livello di pressione sonora (A/M/B) dB(A) 30/24/20 37/31/26 39/33/28
(5)
Livello di potenza sonora (A/M/B) dB(A) 44/42/39 57/51/47 50/46/42
Scambiatore

Pressione massima di esercizio MPa 1,6 1,6 1,6
Connessioni

Attacchi idraulici pollici 3/4’’ 3/4’’ 3/4’’

Tubo di scarico (diametro esterno) mm Ø 20 Ø 20 Ø 20
Corpo macchina
Dimensioni (lxhxp) mm 915x290x233 915x290x233 1072x315x237
Peso netto kg 13,3 13,3 15,8
Codice A7804710 A7804711 A7804713
Euro 878,00 946,00 1.026,00
Prezzo base (iva esclusa)
A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità
1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita 7°C/12°C
2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C
3) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/portata d’acqua 50°C (stessa portata d’acqua in condizioni standard di
raffrescamento)
4) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2))
5) Secondo ISO 3744 (alle condizioni (2))
370
