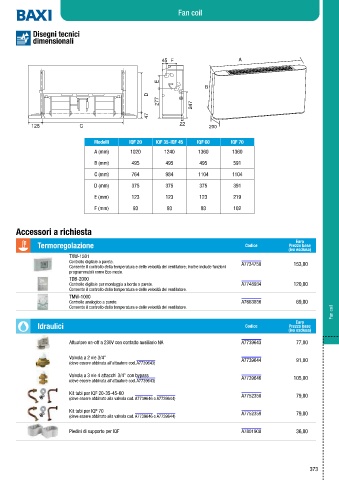

Page 375 - BAXI - LISTINO MARZO 2024 - FIDRA

Fan coil
Fan coil - Light Commercial

Disegni tecnici
dimensionali

45 F A

E
B
D
277 247

47
128 C 22 200

Modelli IQF 20 IQF 35-IQF 45 IQF 60 IQF 70
A (mm) 1020 1240 1360 1360
B (mm) 495 495 495 591

C (mm) 764 984 1104 1104
D (mm) 375 375 375 391

E (mm) 123 123 123 219
F (mm) 93 93 93 102

Accessori a richiesta
Euro
Termoregolazione Codice Prezzo base
(iva esclusa)
TXW-1501
Controllo digitale a parete.
Consente il controllo della temperatura e delle velocità del ventilatore; inoltre include funzioni A7734758 153,00
programmabili come Eco mode.
TDB-2000
Controllo digitale per montaggio a bordo o parete. A7748934 120,00
Consente il controllo della temperatura e delle velocità del ventilatore.
TMW-1000
Controllo analogico a parete. A7663856 69,00
Fan coil
Consente il controllo della temperatura e delle velocità del ventilatore.
Euro
Idraulici Codice Prezzo base
(iva esclusa)

Attuatore on-off a 230V con contatto ausiliario NA A7739643 77,00

Valvola a 2 vie 3/4’’ A7739644
(deve essere abbinata all’attuatore cod. A7739643) 91,00

Valvola a 3 vie 4 attacchi 3/4’’ con bypass
(deve essere abbinata all’attuatore cod. A7739643) A7739646 105,00

Kit tubi per IQF 20-35-45-60
(deve essere abbinato alla valvola cod. A7739646 o A7739644) A7752358 79,00

Kit tubi per IQF 70
(deve essere abbinato alla valvola cod. A7739646 o A7739644) A7752359 79,00

Piedini di supporto per IQF A7801908 36,00

373
