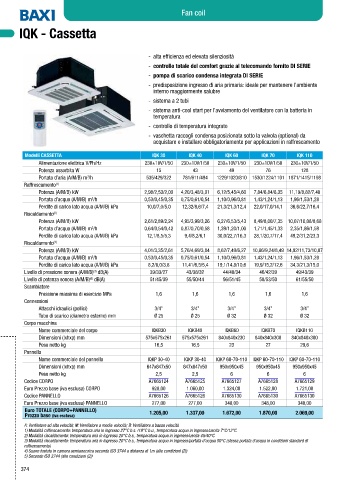

Page 376 - BAXI - LISTINO MARZO 2024 - FIDRA
P. 376
Fan coil
Fan coil - Light Commercial
IQK - Cassetta
- alta efficienza ed elevata silenziosità
- controllo totale del comfort grazie al telecomando fornito DI SERIE
- pompa di scarico condensa integrata DI SERIE
- predisposizione ingresso di aria primaria: ideale per mantenere l’ambiente
interno maggiormente salubre
- sistema a 2 tubi
- sistema anti-cool start per l’avviamento del ventilatore con la batteria in
temperatura
- controllo di temperatura integrato
- vaschetta raccogli condensa posizionata sotto la valvola (optional) da
acquistare e installare obbligatoriamente per applicazioni in raffrescamento
IQK (tutte le versioni) Modelli CASSETTA IQK 30 IQK 40 IQK 60 IQK 70 IQK 110
Alimentazione elettrica V/Ph/Hz 230±10V/1/50 230±10V/1/50 230±10V/1/50 230±10V/1/50 230±10V/1/50
Potenza assorbita W 15 43 49 76 128
3
Portata d’aria (A/M/B) m /h 535/429/322 781/611/494 1229/1020/810 1530/1224/1101 1871/1415/1198
Raffrescamento (1)
Potenza (A/M/B) kW 2,98/2,53/2,00 4,20/3,48/3,01 6,12/5,45/4,60 7,84/6,84/6,35 11,19/8,82/7,48
Portata d’acqua (A/M/B) m /h 0,53/0,45/0,35 0,75/0,61/0,54 1,10/0,96/0,81 1,43/1,24/1,13 1,96/1,53/1,28
3
Perdite di carico lato acqua (A/M/B) kPa 10,0/7,0/5,0 12,32/8,6/7,4 21,3/21,3/12,4 22,0/17,0/14,1 36,6/22,7/16,4
Riscaldamento (2)
Potenza (A/M/B) kW 2,61/2,89/2,24 4,95/3,99/3,26 6,27/6,53/5,43 8,49/8,00/7,35 10,07/10,08/8,68
3
Portata d’acqua (A/M/B) m /h 0,64/0,54/0,42 0,87/0,70/0,58 1,39/1,20/1,00 1,71/1,45/1,33 2,35/1,86/1,59
Perdite di carico lato acqua (A/M/B) kPa 12,1/8,5/5,3 9,4/8,2/6,1 30,0/22,7/16,3 28,1/20,7/17,4 49,2/31,2/23,3
Riscaldamento (3)
Potenza (A/M/B) kW 4,01/3,35/2,61 5,76/4,69/3,84 8,62/7,49/6,27 10,86/9,24/8,49 14,92/11,73/10,07
3
Portata d’acqua (A/M/B) m /h 0,53/0,45/0,35 0,75/0,61/0,54 1,10/0,96/0,81 1,43/1,24/1,13 1,96/1,53/1,28
Perdite di carico lato acqua (A/M/B) kPa 8,2/6,0/3,8 11,41/6,5/5,4 19,1/14,8/10,6 19,9/15,2/12,6 34,3/21,3/15,0
Livello di pressione sonora (A/M/B) dB(A) 39/33/27 43/38/32 44/40/34 46/42/39 49/43/39
(4)
Livello di potenza sonora (A/M/B) dB(A) 51/45/39 55/50/44 56/51/45 58/53/50 61/55/50
(5)
Scambiatore
Pressione massima di esercizio MPa 1,6 1,6 1,6 1,6 1,6
Connessioni
Attacchi idraulici (pollici) 3/4’’ 3/4’’ 3/4’’ 3/4’’ 3/4’’
Tubo di scarico (diametro esterno) mm Ø 25 Ø 25 Ø 32 Ø 32 Ø 32
Corpo macchina A7665124 A7665125 A7665127 A7665128 A7665129
Nome commerciale del corpo IQKB30 IQKB40 IQKB60 IQKB70 IQKB110
Dimensioni (lxhxp) mm 575x575x261 575x575x261 840x840x230 840x840x300 840x840x300
Peso netto kg 16,5 16,5 23 27 29,6
Pannello IQKP 30-40 IQKP 30-40 IQKP 60-70-110 IQKP 60-70-110 IQKP 60-70-110
Nome commerciale del pannello IQKP 30-40 IQKP 30-40 IQKP 60-70-110 IQKP 60-70-110 IQKP 60-70-110
Dimensioni (lxhxp) mm 647x647x50 647x647x50 950x950x45 950x950x45 950x950x45
Peso netto kg 2,5 2,5 6 6 6
Codice CORPO A7665124 A7665125 A7665127 A7665128 A7665129
Euro Prezzo base (iva esclusa) CORPO 928,00 1.060,00 1.324,00 1.522,00 1.721,00
Codice PANNELLO A7665126 A7665126 A7665130 A7665130 A7665130
Euro Prezzo base (iva esclusa) PANNELLO 277,00 277,00 348,00 348,00 348,00
Euro TOTALE (CORPO+PANNELLO)
Prezzo base (iva esclusa) 1.205,00 1.337,00 1.672,00 1.870,00 2.069,00
A: Ventilatore ad alta velocità; M: Ventilatore a media velocità; B: Ventilatore a bassa velocità
1) Modalità raffrescamento: temperatura aria in ingresso 27°C b.s. /19°C b.u., temperatura acqua in ingresso/uscita 7°C/12°C
2) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/uscita 45/40°C
3) Modalità riscaldamento: temperatura aria in ingresso 20°C b.s., temperatura acqua in ingresso/portata d’acqua 50°C (stessa portata d’acqua in condizioni standard di
raffrescamento)
4) Suono testato in camera semianecoica secondo ISO 3744 a distanza di 1m (alle condizioni (2))
5) Secondo ISO 3744 (alle condizioni (2))
374
