12

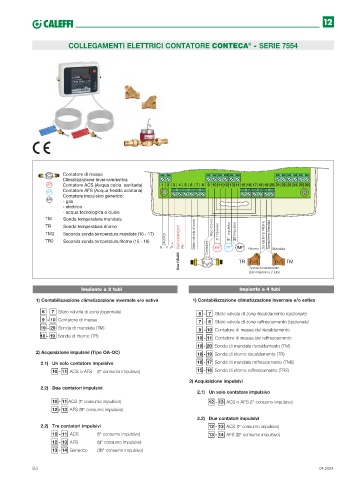

COLLEGAMENTI ELETTRICI CONTATORE CONTECA - SERIE 7554
®

A

Contatore di massa
Climatizzazione invernale/estiva
m 3 Contatore ACS (Acqua calda sanitaria) 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
m 3 Contatore AFS (Acqua fredda sanitaria)
Contatore impulsivo generico:
IMP - gas
- elettrico
- acqua tecnologica o duale
TM Sonda temperatura mandata
TR Sonda temperatura ritorno Risc./Cond. Impulsivo
TM2 Seconda sonda temperatura mandata (16 - 17) Stato valvola di zona I° Impulsivo III°Impulsivo Sonda temp. Ritorno Sonda temp.Mandata
TR2 Seconda sonda temperatura ritorno (15 - 16) 24V(AC) Cavo polarizzato II°
N F Tx + Rx - Contatore m 3 m 3 IMP Ritorno Mandata
Bus RS485 TR TM

Sonde riscaldamento
(per impianto a 2 tubi)

Impianto a 2 tubi Impianto a 4 tubi

1) Contabilizzazione climatizzazione invernale e/o estiva 1) Contabilizzazione climatizzazione invernale e/o estiva

6 7 Stato valvola di zona (opzionale) 6 - 7 Stato valvola di zona riscaldamento (opzionale)
9 - 10 Contatore di massa 7 - 8 Stato valvola di zona raffrescamento (opzionale)
19 - 20 Sonda di mandata (TM) 9 - 10 Contatore di massa del riscaldamento
18 - 19 Sonda di ritorno (TR) 10 - 11 Contatore di massa del raffrescamento
19 - 20 Sonda di mandata riscaldamento (TM)
2) Acquisizione impulsivi (Tipo OA-OC) 18 - 19 Sonda di ritorno riscaldamento (TR)

2.1) Un solo contatore impulsivo 16 - 17 Sonda di mandata raffrescamento (TM2)
10 - 11 ACS o AFS (I° consumo impulsivo) 15 - 16 Sonda di ritorno raffrescamento (TR2)

2) Acquisizione impulsivi
2.2) Due contatori impulsivi
2.1) Un solo contatore impulsivo
10 - 11 ACS (I° consumo impulsivo) 12 - 13 ACS o AFS (I° consumo impulsivo)
12 - 13 AFS (II° consumo impulsivo)

2.2) Due contatori impulsivi
2.2) Tre contatori impulsivi 12 - 13 ACS (I° consumo impulsivo)
10 - 11 ACS (I° consumo impulsivo) 13 - 14 AFS (II° consumo impulsivo)
12 - 13 AFS (II° consumo impulsivo)
13 - 14 Generico (III° consumo impulsivo)

84 04.2024
