12

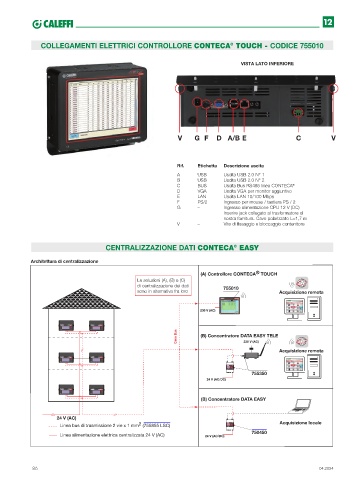

COLLEGAMENTI ELETTRICI CONTROLLORE CONTECA TOUCH - CODICE 755010
®

VISTA LATO INFERIORE

V G F D A/B E C V

Rif. Etichetta Descrizione uscita
A USB Uscita USB 2.0 N° 1
B USB Uscita USB 2.0 N° 2
C BUS Uscita Bus RS485 linea CONTECA ®
D VGA Uscita VGA per monitor aggiuntivo
E LAN Uscita LAN 10/100 Mbps
F PS/2 Ingresso per mouse / tastiera PS / 2
G – Ingresso alimentazione CPU 12 V (DC)
Inserire jack collegato al trasformatore di
nostra fornitura. Cavo polarizzato L=1,7 m
V – Vite di fissaggio e bloccaggio contenitore

CENTRALIZZAZIONE DATI CONTECA EASY
®

Architettura di centralizzazione
®
(A) Controllore CONTECA TOUCH
Le soluzioni (A), (B) e (C)
di centralizzazione dei dati 755010
sono in alternativa fra loro Acquisizione remota

230 V (AC)

N
CONTECA TECA CONTECA TECA
N
CO
CO
EASY EASY EASY EASY EASY EASY
RS485 RS485
Cavo Bus (B) Concentratore DATA EASY TELE
230 V (AC)
Acquisizione remota
CO
CONTECA TECA CO CONTECA T ECA
N
N
EASY EASY EASY EASY EAS EASYY
RS485 RS485
755350
24 V (AC/DC)
CO
CO
N
CONTECA TECA CONTECA TECA
N
EASY EASY EASY EASY EAS EASYY
RS485 RS485
(B) Concentratore DATA EASY
24 V (AC)
2
Linea bus di trasmissione 2 vie x 1 mm (755855 LSC) Acquisizione locale
750450
Linea alimentazione elettrica centralizzata 24 V (AC) 24 V (AC/DC)
86 04.2024
