12

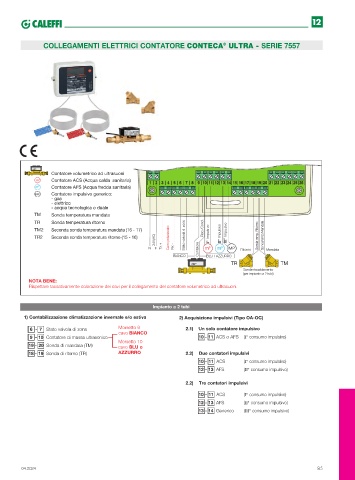

COLLEGAMENTI ELETTRICI CONTATORE CONTECA ULTRA - SERIE 7557
®

M07 1259
07185865

M07 1259
07185865
Contatore volumetrico ad ultrasuoni
m 3 Contatore ACS (Acqua calda sanitaria)
m 3 Contatore AFS (Acqua fredda sanitaria)
IMP Contatore impulsivo generico:
- gas
- elettrico
- acqua tecnologica o duale
TM Sonda temperatura mandata
TR Sonda temperatura ritorno
TM2 Seconda sonda temperatura mandata (16 - 17) Risc./Cond. Impulsivo Impulsivo Impulsivo
24V(AC) Cavo polarizzato
TR2 Seconda sonda temperatura ritorno (15 - 16) Stato valvola di zona Sonda temp. Ritorno Sonda temp.Mandata
N F Tx + Rx - Contatore m 3 m 3 IMP Ritorno Mandata
BIANCO BLU / AZZURRO
TR TM
Sonde riscaldamento
(per impianto a 2 tubi)
NOTA BENE:
Rispettare tassativamente colorazione dei cavi per il collegamento del contatore volumetrico ad ultrasuoni.

Impianto a 2 tubi
1) Contabilizzazione climatizzazione invernale e/o estiva 2) Acquisizione impulsivi (Tipo OA-OC)

6 - 7 Stato valvola di zona Morsetto 9 2.1) Un solo contatore impulsivo
cavo BIANCO
9 - 10 Contatore di massa ultrasonico 10 - 11 ACS o AFS (I° consumo impulsivo)
Morsetto 10
19 - 20 Sonda di mandata (TM) cavo BLU o
18 - 19 Sonda di ritorno (TR) AZZURRO 2.2) Due contatori impulsivi
10 - 11 ACS (I° consumo impulsivo)
12 - 13 AFS (II° consumo impulsivo)

2.2) Tre contatori impulsivi

10 - 11 ACS (I° consumo impulsivo)
12 - 13 AFS (II° consumo impulsivo)
13 - 14 Generico (III° consumo impulsivo)

04.2024 85
