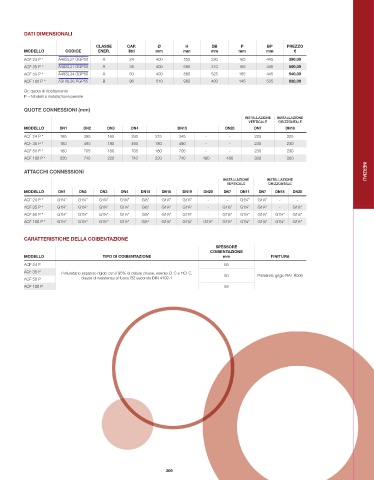

DATI DIMENSIONALI

CLASSE CAP. Ø H DB P BP PREZZO
MODELLO CODICE ENER. litri mm mm mm mm mm €
ACF 24 P * A48SL27 GGP50 A 24 400 555 230 165 445 390,00
ACF 35 P * A48SL31 GGP50 A 35 400 665 310 165 445 500,00
ACF 50 P * A48SL34 GGP50 A 50 400 880 525 165 445 540,00
ACF 100 P * A3H0L38 PGP55 B 96 510 960 400 145 535 620,00
Qr: quota di ribaltamento
P = Modelli a installazione pensile
QUOTE CONNESSIONI (mm)
INSTALLAZIONE INSTALLAZIONE
VERTICALE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN4 DN15 DN20 DN7 DN18
ACF 24 P * 165 395 165 395 215 345 - - 225 225
ACF 35 P * 180 490 180 490 180 490 - - 230 230
ACF 50 P * 180 705 180 705 180 705 - - 230 230
ACF 100 P * 220 740 220 740 220 740 480 480 300 300

ATTACCHI CONNESSIONI INERZIALI
INSTALLAZIONE INSTALLAZIONE
VERTICALE ORIZZONTALE
MODELLO DN1 DN2 DN3 DN4 DN15 DN18 DN19 DN20 DN7 DN11 DN7 DN18 DN20
ACF 24 P * G1¼” G1¼” G1¼” G1¼” G½” G1¼” G1¼” - - G1¼” G1¼” - -
ACF 35 P * G1¼” G1¼” G1¼” G1¼” G½” G1¼” G1¼” - G1½” G1¼” G1¼” - G1½”
ACF 50 P * G1¼” G1¼” G1¼” G1¼” G½” G1¼” G1¼” - G1½” G1¼” G1¼” G1¼” G1½”
ACF 100 P * G1½” G1½” G1½” G1½” G½” G1¼” G1¼” G1½” G1½” G1¼” G1¼” G1¼” G1½”

CARATTERISTICHE DELLA COIBENTAZIONE
SPESSORE
COIBENTAZIONE
MODELLO TIPO DI COIBENTAZIONE mm FINITURA
ACF 24 P 65
ACF 35 P Poliuretano espanso rigido con il 95% di cellule chiuse, esente CFC e HCFC,
ACF 50 P classe di resistenza al fuoco B2 secondo DIN 4102-1 50 Polistirolo grigio RAL 9006
ACF 100 P 55

209
